1、应用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
2、特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
3、工作原理
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
GB/T18404-2001
5、测量范围及允差
|
型号
|
分度号
|
允差等级
|
|
I
|
II
|
|
允差值
|
测温范围°C
|
允差值
|
测温范围°C
|
|
WRNK
|
K
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
|
WRMK
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
|
WREK
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
|
WRFK
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
|
WRCK
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~1000
|
|
WRPK
|
S
|
±1°C
|
0~+1100
|
±2.5°C
|
0~600
|
|
±[0.003(t-1100)]
|
1100~1600
|
±0.0025ltl
|
600~1600
|
6、常温绝缘电阻
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
7、偶丝直径及材料 (http://www.FX-Sensor.com 010-51295202)
|
偶丝形式
|
单支式
|
双支式
|
|
套管直径
|
Ф2Ф3 Ф4 Ф5 Ф6 Ф8
|
Ф3Ф4 Ф5 Ф6 Ф8
|
|
套管材质
|
E﹑J﹑T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K﹑N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
S
|
GH3039
|
GH3039
|

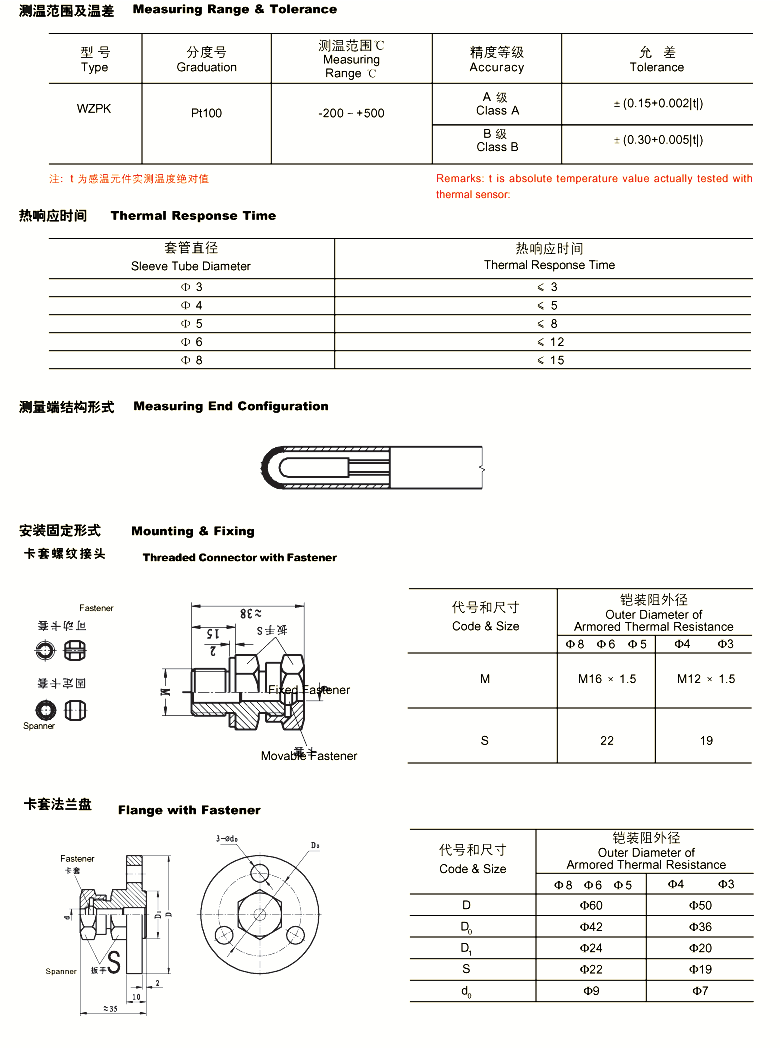

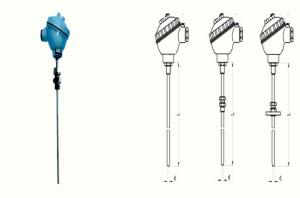

8、安装固定形式

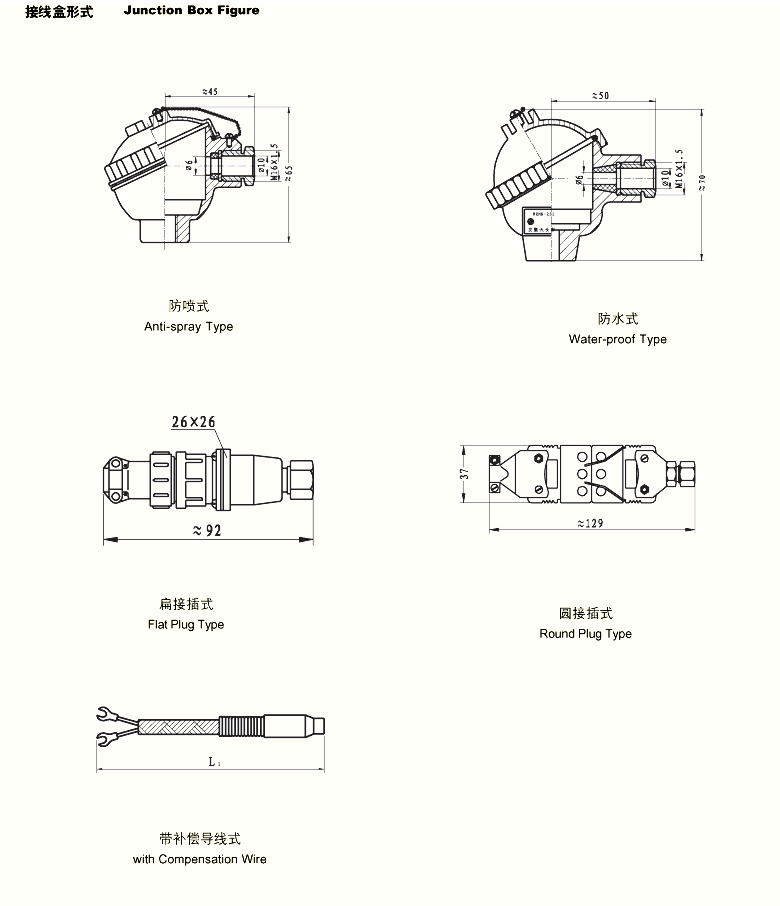

9、接线盒形式
10、铠装热电偶推荐使用温度
|
品 种
|
套管材料
|
外 径
|
使用温度(°Ｃ)
|
|
长期使用
|
短期使用
|
|
镍铬-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0，4.0，5.0，6.0，8.0
|
800
|
900
|
|
GH3030
|
2.0，3.0
|
800
|
900
|
|
4.0，5.0
|
900
|
1000
|
|
6.0，8.0
|
1000
|
1100
|
|
镍铬硅-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
|
GH3030
|
2.0,3.0
|
900
|
1000
|
|
4.0,5.0
|
1000
|
1100
|
|
6.0,8.0
|
1100
|
1200
|
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0,6.0,8.0
|
1100
|
1200
|
|
镍铬-铜镍
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0,4.0,5.0
|
600
|
700
|
|
6.0,8.0
|
700
|
800
|
|
铁-铜镍
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0,4.0,5.0
|
500
|
600
|
|
6.0,8.0
|
600
|
750
|
|
铜-铜镍
|
1Cr18Ni9Ti
|
2.0,3.0,4.0,5.0
|
250
|
300
|
|
6.0,8.0
|
300
|
350
|
|
铂铑10-铂
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0,6.0,8.0
|
1100
|
1200
|

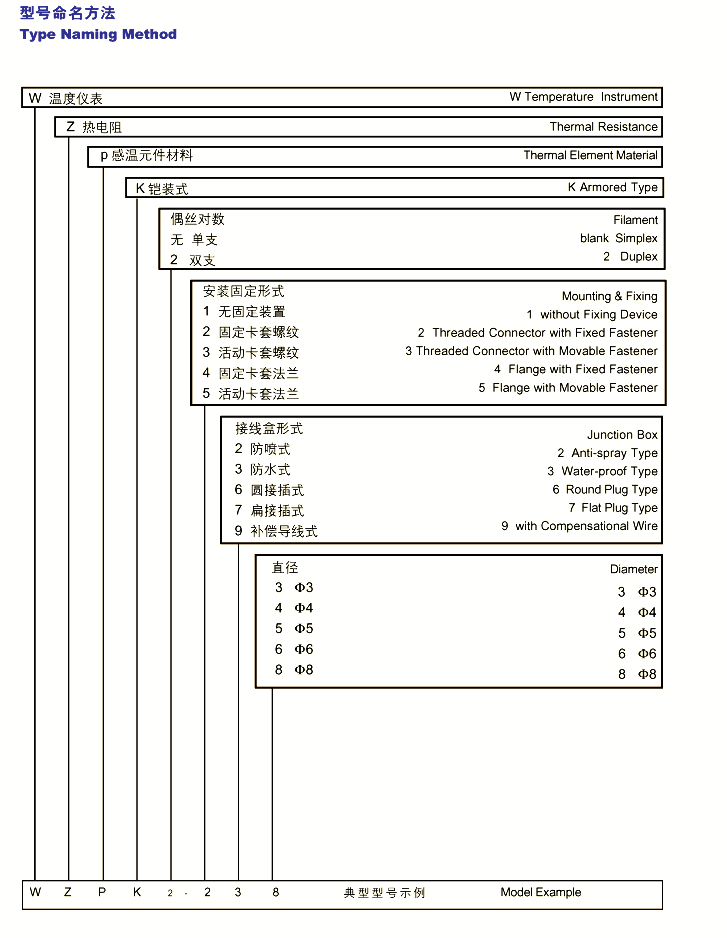

11、型号命名方法(http://www.FX-Sensor.com 010-51295202)
12、 防水式铠装热电偶选型表
选型服务电话010-51295202；公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计。
|
型号
|
分度号
|
测温范围℃
|
保护管材质
|
安装固定装置
|
|
WRPK-131
|
S
|
0～1300
|
GH3039
|
无固定装置
|
|
WRMK-131
|
N
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WRNK-131
|
K
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WREK-131
|
E
|
0～600
|
1Cr18Ni9Ti
|
|
WRCK-131
|
T
|
0～350
|
|
WRFK-131
|
J
|
0～500
|
|
WRPK-231
|
S
|
0～1300
|
GH3039
|
固定卡套螺纹
|
|
WRMK-231
|
N
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WRNK-231
|
K
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WREK-231
|
E
|
0～600
|
1Cr18Ni9Ti
|
|
WRCK-231
|
T
|
0～350
|
|
WRFK-231
|
J
|
0～500
|
|
WRPK-331
|
S
|
0～1300
|
GH3039
|
可动卡套螺纹
|
|
WRMK-331
|
N
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WRNK-331
|
K
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WREK-331
|
E
|
0～600
|
1Cr18Ni9Ti
|
|
WRCK-331
|
T
|
0～350
|
|
WRFK-331
|
J
|
0～500
|
|
WRPK-431
|
S
|
0～1300
|
GH3039
|
固定卡套法兰
|
|
WRMK-431
|
N
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WRNK-431
|
K
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WREK-431
|
E
|
0～600
|
1Cr18Ni9Ti
|
|
WRCK-431
|
T
|
0～350
|
|
WRFK-431
|
J
|
0～500
|
|
WRPK-531
|
S
|
0～1300
|
GH3039
|
可动卡套法兰
|
|
WRMK-531
|
N
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WRNK-531
|
K
|
0～1100
|
GH3030
|
|
0～800
|
1Cr18Ni9Ti
|
|
WREK-531
|
E
|
0～600
|
1Cr18Ni9Ti
|
|
WRCK-531
|
T
|
0～350
|
|
WRFK-531
|
J
|
0～500
|
1)型号221、321防护等级IP65,其它参数同231、331； 2)热电偶I级按协议订货； 3)未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti；
|
