FTP-309 固定螺纹管接头式热电阻

FTP-309 固定螺纹管接头式热电阻

固定螺纹管接头式热电阻的详细介绍

固定螺纹管接头式热电阻应用：
通常和显示仪表、记录仪表、电子计算机等配套使用。
直接测量各种生产过程中的-200℃~500℃范围内液体、蒸汽和气体介质以及固体表面测温。
工作原理：
热电阻是利用物质在温度变化时，其电阻随着发生变化的特征来测量温度的，当阻值变化时，工作仪表便显示出阻值所对应的温度值。
特点：
1. 压簧式感温元件，抗振性能好;
2. 毋须补偿导线，节省费用;
3. 测量精度高;
4. 机械强度高,耐压性能好;
5. 进口薄膜电阻元件,性能可靠稳定;
技术参数：
热电阻在环境温度为：15~35℃;
相对湿度：80%；
试验电压为：10~100v（直流）
电极与外套管之间的绝缘电阻：≥100M Ω

一、概述
    铂热电阻是一种精确、灵敏、稳定的温度传感器。铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小（最小外径可做到Ф1.6～Ф1.2mm）因此它可以制成各种微型温度传感器探头。可用于-200～+420℃范围内的温度。
    WZP系列铂热电阻按我国新标准JB/T8622-1997进行生产。由于该系列产品具有结构小，使用范围广、可靠性好、热响应时间短等优点，可形成多品种、多规格的系列产品为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、科研、农业以及机械行业提供新一代优质产品。
二、工作原理
    铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差可以忽略，且电气性能稳定。
三、主要技术参数
1.测量范围和允差 (http://www.fx-sensor.com 010-51295202)

类别	代号	分度号	测量范围(℃)	允差等级	允差 t(℃)
铂电阻	WZP	Pt100	-200～800	A级	± （0.15+0.00 2\|t\|）
铂电阻	WZP	Pt100	-200～800	B级	± （0.30+0.00 5\|t\|）

注： ① |t|为感温元件的实测温度绝对值。
          ②A级允差不适用范围于t ﹥650℃的温度范围，且不适合采用二线制。
2.自热影响
    铂电阻允许通过的最大测量电流为5mA，由此产生的温升不大于0.3℃
3.热电阻感温元件在0℃时的电阻值（R0）和它在100℃时的电阻（R100）比值（R100/R0）
    分度号Pt100：A级 R0=100± 0.06 Ω
                             B级 R0=100± 0.12 Ω
                            W100=R（100℃）/R（0℃）=1.3851

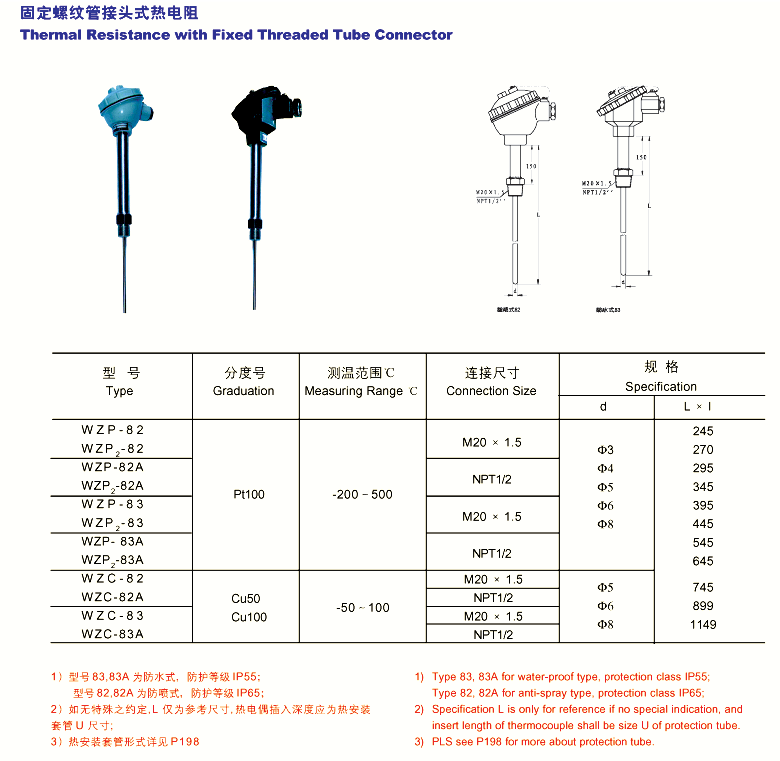

四、型号规格
1.铂电阻元件

2.端面铂电阻元件
