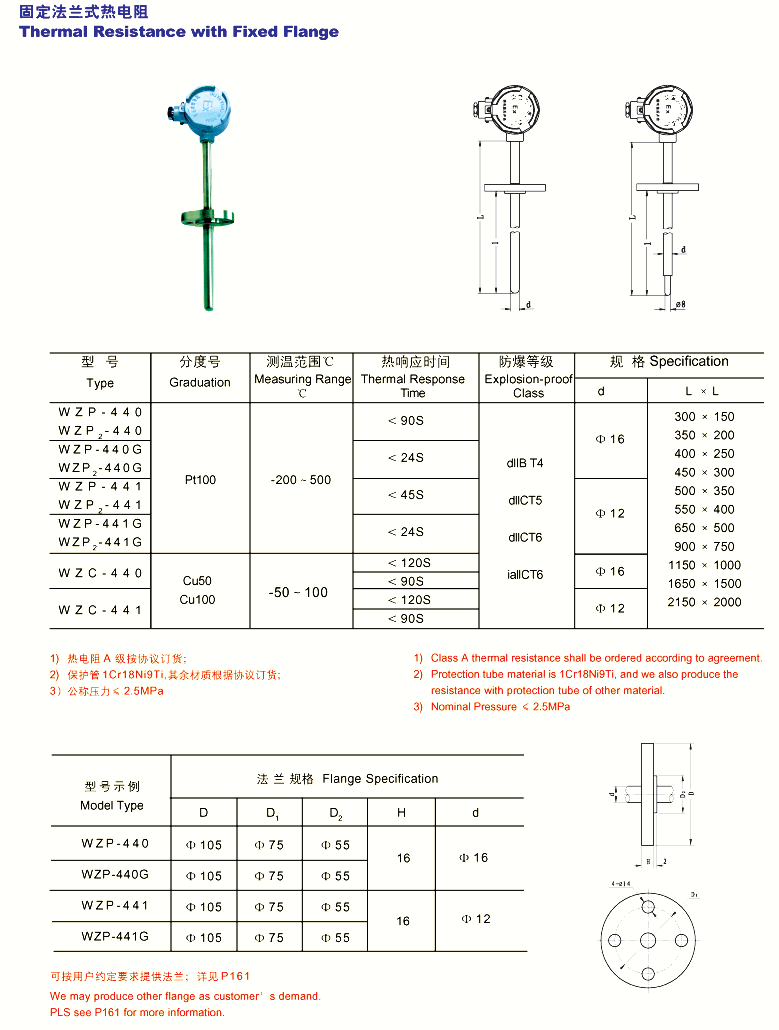

FTP-403 防爆固定法兰式热电阻

FTP-403 防爆固定法兰式热电阻

工业用防爆热电阻作为温度测量和控制的传感器与显示仪表配套，以直接测量和控制生产过程中的气体、液体和蒸汽的温度。
我厂生产的化工专用隔爆热电偶、热电阻产品防爆性能按国家颁布的“性环境用防爆电器设备”标准设计制造，热电特性符合国际IEC标准，并经国家仪器仪表防爆安全监督站测试合格.
爆热电偶，热电阻的结构、原理与装配方式基本相同，主要区别是隔爆产品接线盒（外壳）在设计上采用高强度铝合金压铸而成，并具有足够的内部空间，壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的性混合气体发生时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散--传爆.只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。

特点

压簧式感温元件，抗振性能好；

测量精确度高；

毋须补偿导线，节省费用；

进口薄膜电阻元件，性能可靠稳定。

工作原理(http://www.fx-sensor.com 010-51295202)

防爆热电阻是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生时，能通过接合面间隙熄火和冷却，使后的火焰和温度传不到腔外，从而进行隔爆。

主要技术参数

产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91

常温绝缘电阻

热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。

测量范围及允差

型号	分度号	测温范围	精度等级	允许误差
WZP	Pt100	-200-+500	A级	±(0.15+0.002) ltl
WZP	Pt100	-200-+500	B级	±(0.30+0.005) ltl
WZC	Cu50 Cu100	-50-+100	---	±(0.30+0.005) ltl

型号命名方式

详细资料

一、概述
    铂热电阻是一种精确、灵敏、稳定的温度传感器。铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小（最小外径可做到Ф1.6～Ф1.2mm）因此它可以制成各种微型温度传感器探头。可用于-200～+420℃范围内的温度。
    WZP系列铂热电阻按我国新标准JB/T8622-1997进行生产。由于该系列产品具有结构小，使用范围广、可靠性好、热响应时间短等优点，可形成多品种、多规格的系列产品为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、科研、农业以及机械行业提供新一代优质产品。
二、工作原理
    铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差可以忽略，且电气性能稳定。
三、主要技术参数
1.测量范围和允差 (http://www.fx-sensor.com 010-51295202)

类别	代号	分度号	测量范围(℃)	允差等级	允差 t(℃)
铂电阻	WZP	Pt100	-200～800	A级	± （0.15+0.00 2\|t\|）
铂电阻	WZP	Pt100	-200～800	B级	± （0.30+0.00 5\|t\|）

注： ① |t|为感温元件的实测温度绝对值。
          ②A级允差不适用范围于t ﹥650℃的温度范围，且不适合采用二线制。
2.自热影响
    铂电阻允许通过的最大测量电流为5mA，由此产生的温升不大于0.3℃
3.热电阻感温元件在0℃时的电阻值（R0）和它在100℃时的电阻（R100）比值（R100/R0）
    分度号Pt100：A级 R0=100± 0.06 Ω
                             B级 R0=100± 0.12 Ω
                            W100=R（100℃）/R（0℃）=1.3851
四、型号规格
1.铂电阻元件

2.端面铂电阻元件

型号	分度号	测量范围（℃）	允差等级	套管材料	热响应时间 τ0.5（s）
WZPM-018	Pt100	-200～+500	B级	陶瓷	<0.5
WZPM-0110		-50～+150	B级	1Cr18Ni9Ti 不锈钢	<5
WZPM-2012		-200～+150	B级	1Cr18Ni9Ti 不锈钢	<10

3.带瓷接线板铂电阻元件

注：可作可拆式铂电阻更换元件。
4.薄片型铂热电阻元件(http://www.fx-sensor.com 010-51295202)

热电阻类别	产品型号	分度号	测量范围（℃）	规格				热响应时间τ0.5（s）
				总长L（mm）	长I（mm）	宽B（mm）	厚（mm）
铂热电阻感温元件（薄片型）	WZP-002	Pt100	0～420	28	17	32	0.5	<15
	WZP-003			82	32	10	0.5
	WZP-003A		0～200	55	22	6	1	<10

注：1.外保护区层为1Cr18Ni9Ti不锈钢片。
2.工作电流<5mA
5.感温元件

热电阻类别	产品型号	分度号	测量范围（℃）	保护管材料	规格			热响应时间τ0.5（s）
热电阻类别	产品型号	分度号	测量范围（℃）	保护管材料				热响应时间τ0.5（s）
单支铂热电阻感温元件	WZP-010	Pt100	-200～+420	外保护层为1Cr18Ni9Ti不锈钢薄片	Ф12	300 350 450 550 650 900 1150 1400 1650 2150		<60
双支铂热电阻感温元件	WZP₂-010
单支铂热电阻感温元件	WZP-011
双支铂热电阻感温元件	WZP₂-011				Ф8	300 350 450 550		<30
铜热电阻感温元件	WZC-010A	Cu50	-50～+100	紫铜管	Ф8	300 350 450 550 650 900 1150 1400 1650 2150		<90
铂热电阻感温元件	WZP-035S	Pt100	-50～+150	不锈钢套管	Ф6	535	35	<5
铂热电阻感温元件	WZC-001	Cu50	-50～+100	不锈钢套管	Ф4	300	25	<30

注：1.WZP-035S采用引进元件WAP-014S。精度等级：B级
五、普通型热电阻（热电阻元件）
固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围（℃）	保护管材料	规格		热响应时间 τ0.5（s）
热电阻类别	产品型号	分度号	测量范围（℃）	保护管材料	总长L(mm)	置深I(mm)	热响应时间 τ0.5（s）
铜热电阻（双股引出线）	WZC-200	Cu50	-50～+100	不锈钢1Cr18Ni9Ti	500 550 600 700 900	100 150 200 300 400	<240
单支铂热电阻	WZP-260	Pt100	0～+100	不锈钢1Cr18Ni9Ti		75 100 150 170 180 200 220 270 300 400 410 420	<30
双支铂热电阻	WZP2-260	Pt100	0～+100	不锈钢1Cr18Ni9Ti		75 100 150 170 180 200 220 270 300 400 410 420	<45
表面铂热电阻	WZPM-267	Pt100	-50～+150	不锈钢1Cr18Ni9Ti	100 150 200 250 300 350		<30
单支铂热电阻	WZP-269		-200～+300	不锈钢1Cr18Ni9Ti	160 185 235 258 335	75 100 150 200 250	<30
双支铂热电阻	WZP2-269		-200～+300	不锈钢1Cr18Ni9Ti			<45
铜热电阻	WZC-269	Cu50	-50～+100	黄铜H62不锈钢1Cr18Ni9Ti			<120
铜热电阻	WZC-267	Cu50	-50～+150	不锈钢1Cr18Ni9Ti	95 105 130 155 205	40 50 75 100 150	<45
铜热电阻	WZP-280	Pt100	-200～+300	不锈钢1Cr18Ni9Ti	175 200 250 300 350	75 100 150 200 250	<30

注：WZC-200双股引出电缆作导线 http://www.fx-sensor.com 010-51295202。
