FTR-101A 高精度温度变送模块（热电阻热电偶）

概述

     FTR-101A 高精度温度变送模块（热电阻热电偶）是一种低成本两线温度变送器。可以接收Pt100热电阻，或各类热电偶输入。可直接安装于传感器接线盒内，信号准确，可远传（最大200米），精度好，抗干扰，稳定性好，免维护。已广泛应用于工业控制领域。

技术指标

输出：4～20mA

输入范围：热电阻：Pt100，-200～500℃；Cu50，-200～500℃

          热电偶：K型300～1200℃、E型200～800℃、S型600～1600℃

线性度：热电阻：±0.25%FS

温度漂移：±0.02%FS/℃

年漂移：＜0.2 %FS

冷端补偿：0～50℃

调整方式：电位器

电源电压：24VDC

负载能力：0～500Ω

环境温度: -20～70℃

环境湿度：0～95%RH，不冷凝

使用与校准

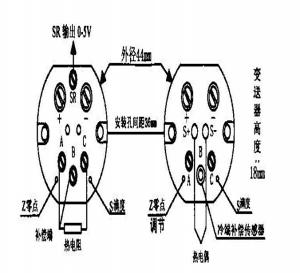

1 安装接线(http://www.fx-sensor.com 010-51295202)

24VDC电源通过屏蔽电缆给变送器供电,“+”接24VDC的正极，“-”接负极。输出4～20mA。

变送器与热电阻连接时，如超过5米应采用三线制接法，“+”接热电阻的一端，“-”接另两端。注意线应牢固接在接线柱上以减少接触电阻。

变送器与热电偶连接时，“+”，“-”极应与热偶的相对应，并注意伸展丝表面清洁，以防接触不良。

2 校准

将变送器接到标准信号源上（或放入实际环境中，以标准温度计为准），在信号源给出零点和满量程信号时反复调整零点及满度电位器，即可精确调整量程。在变送器上，具有零点调整电位器与满度调整电位器，所有电位器在出厂前都已校好。在使用中，因环境温度影响而产生误差或冷补不准时，只需微调零点电位器即可校正。本校准方法也可用于修系统误差。
