铠装热电偶的详细介绍
产品简介
铠装热电偶[1]具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1200℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
按热电偶支数分，铠装热电偶有单支双芯和双支四芯两种。

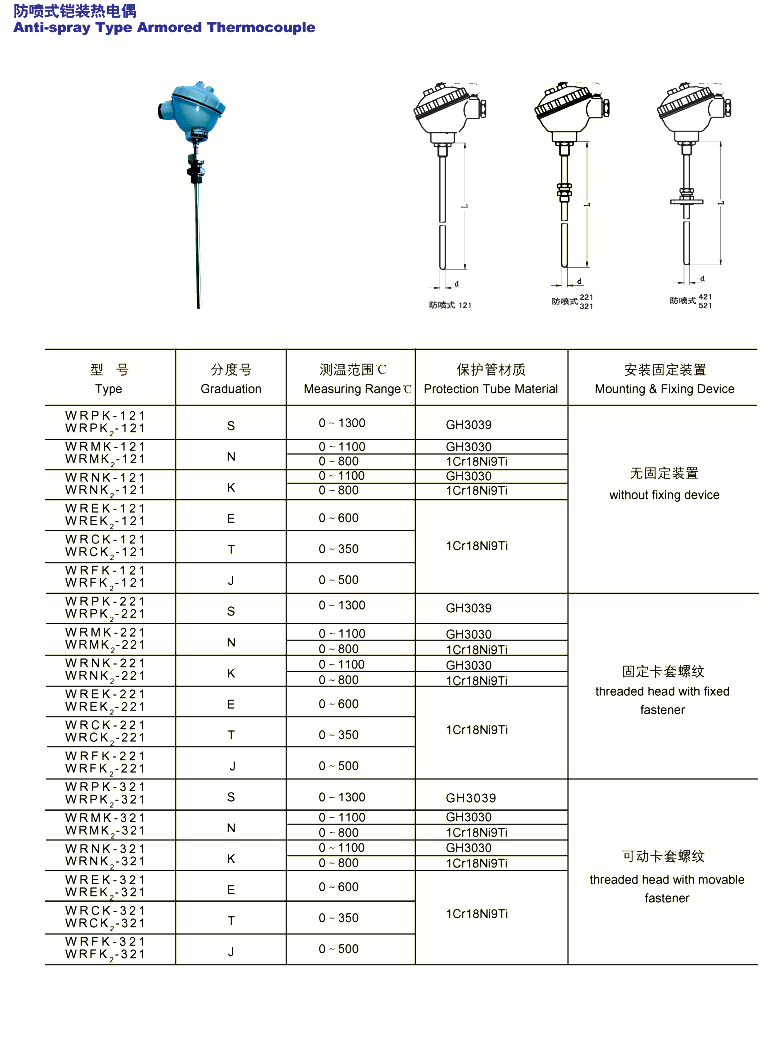

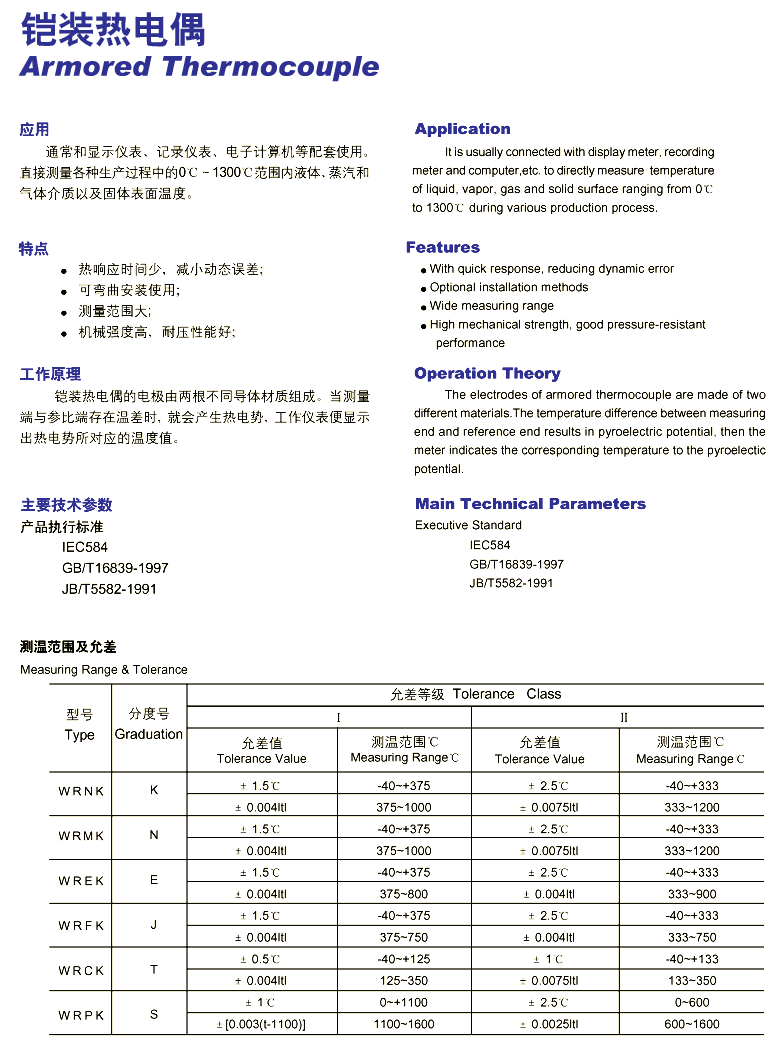

1、应 用 通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
2、特 点 ·热响应时间少，减小动态误差； ·可弯曲安装使用； ·测量范围大； ·机械强度高，耐压性能好； 3、工作原理 铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数 产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91

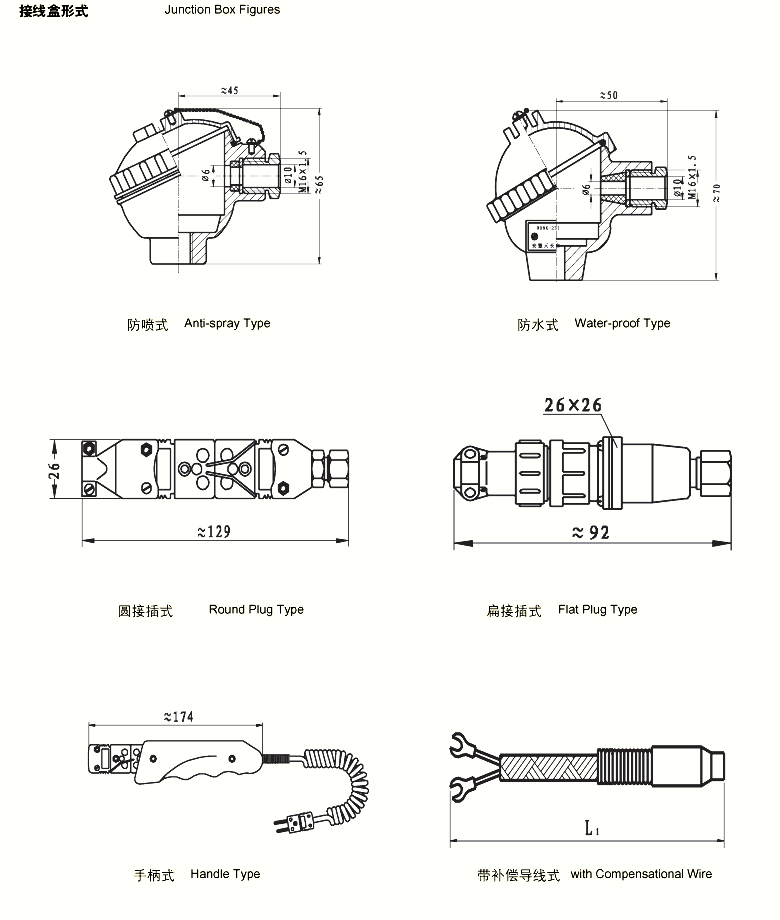

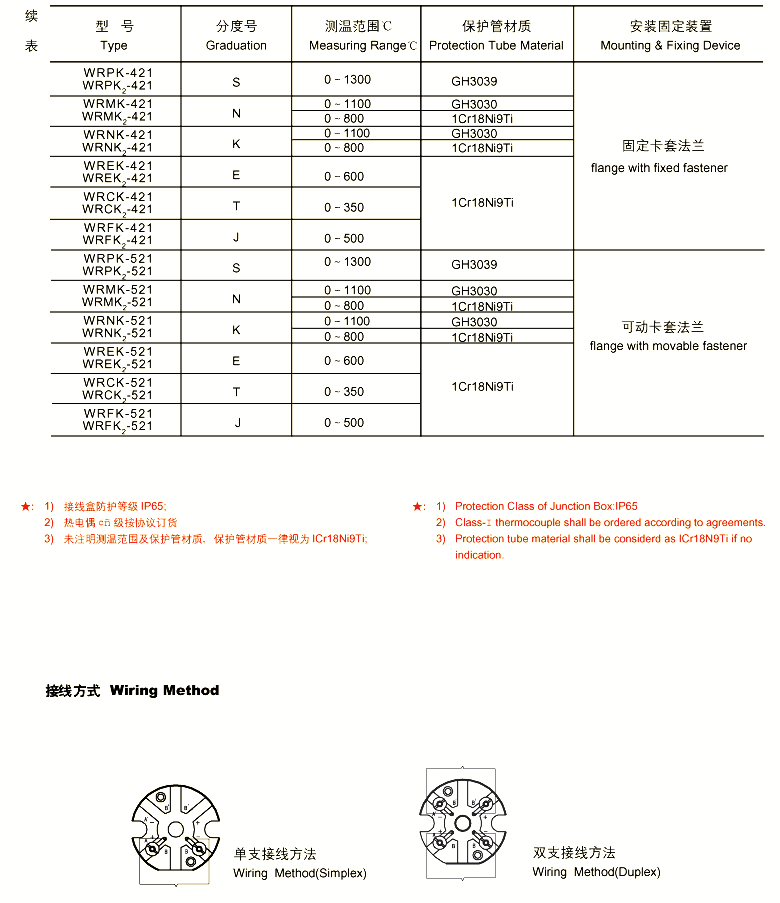

5、测量范围及允差 (http://www.fx-sensor.com 010-51295202)
|
型号 |
分度号 |
允差等级 |
|||
|
I |
II |
||||
|
允差值 |
测温范围°C |
允差值 |
测温范围°C |
||
|
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
|
|
±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
|
±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WREK |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
||
|
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
|
±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
||
|
WRCK |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
|
±0.004 ltl |
125~350 |
±0.0075 ltl |
133~1000 |
||
|
WRPK |
S |
±1°C |
0~+1100 |
±2.5°C |
0~600 |
|
±[0.003(t-1100)] |
1100~1600 |
±0.0025 ltl |
600~1600 |
||

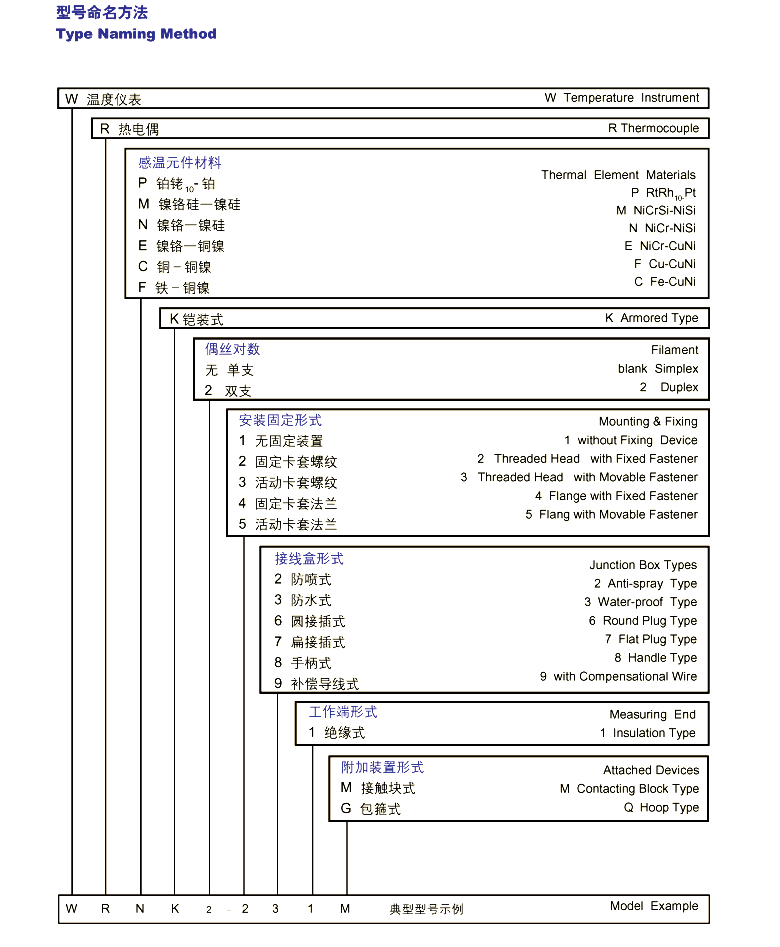

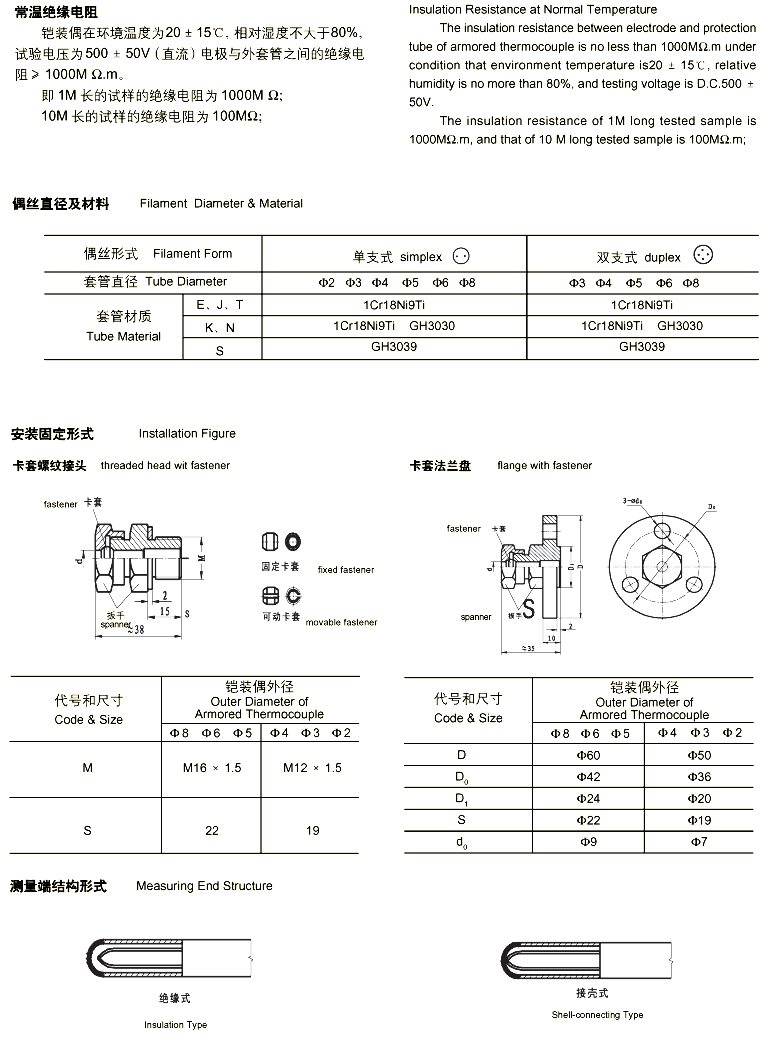

6、常温绝缘电阻 铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。 即1m长的试样的绝缘电阻为1000MΩ；
10m长的试样的绝缘电阻为100 MΩ；
7、偶丝直径及材料 (http://www.fx-sensor.com 010-51295202)
|
偶丝形式 |
单支式 |
双支式 |
|
|
套管直径 |
Ф2 Ф3 Ф4 Ф5 Ф6 Ф8 |
Ф3 Ф4 Ф5 Ф6 Ф8 |
|
|
套管材质 |
E﹑J﹑T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
K﹑N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
|
|
S |
GH3039 |
||
