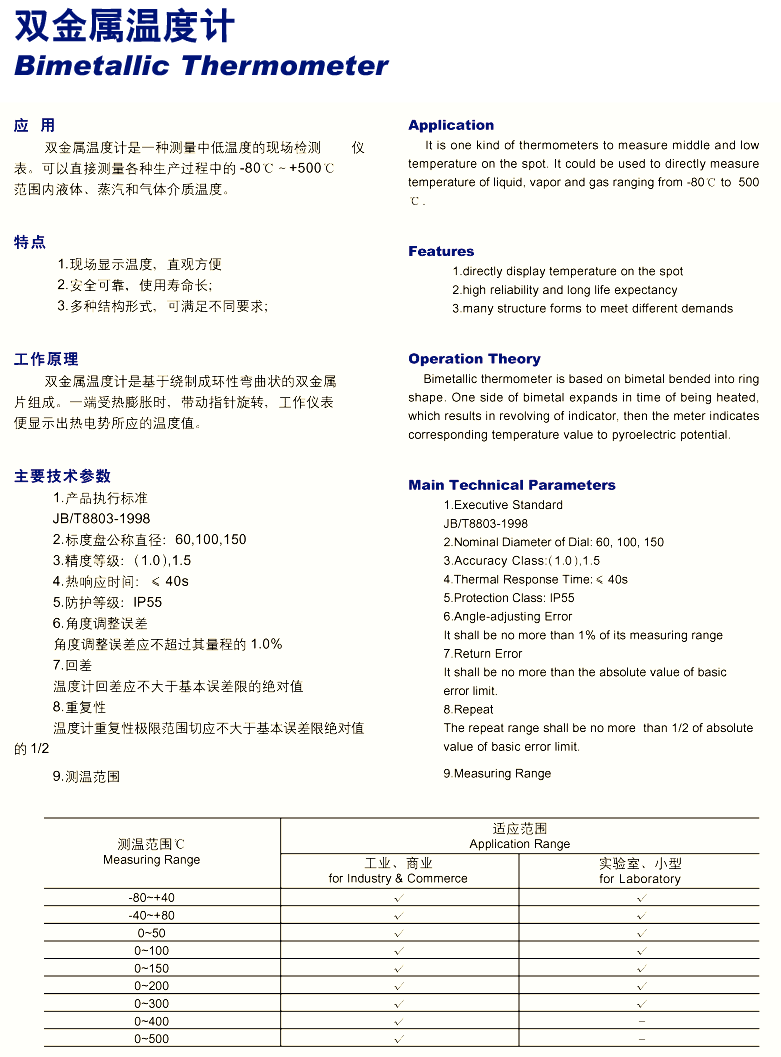

应用
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

主要特点
现场显示温度，直观方便
安全可靠，使用寿命长；
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。

工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数(http://www.fx-sensor.com 010-51295202)

产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差： 角度调整误差 应不超过其量程的1.0％
回差： 温度计回差应不大于基本误差限的绝对值
重复性： 温度计重复性极限范围切应不大于基本误差限绝对值的1／2

测量范围

测 温 范 围 ℃

适 应 范 围

工业、 商业

实验室、小型

-80-+40

√

√

-40-+80

√

√

0-50

√

√

0-100

√

√

0-150

√

√

0-200

√

√

0-300

√

√

0-400

√

√

0-500

√

√

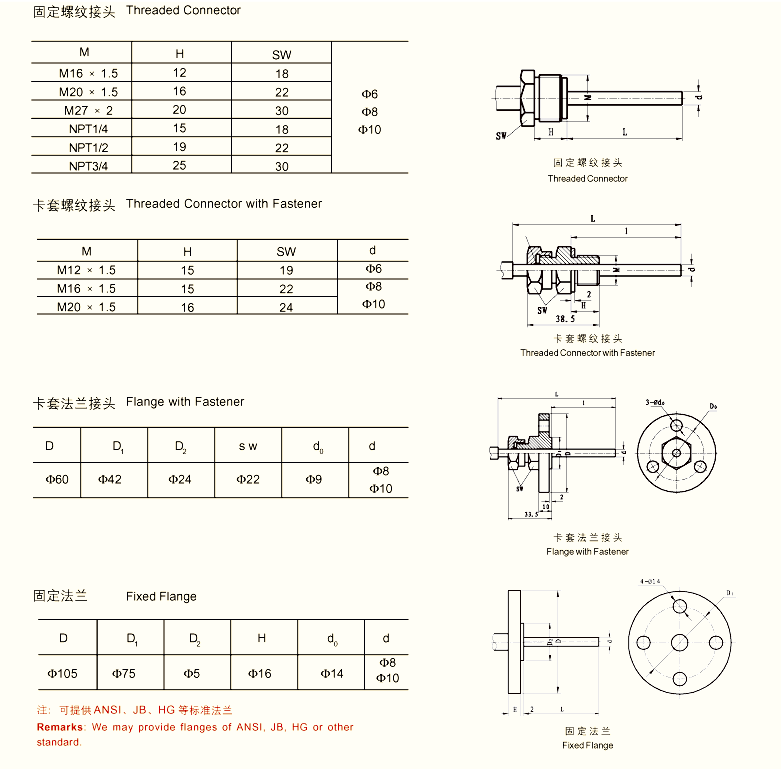

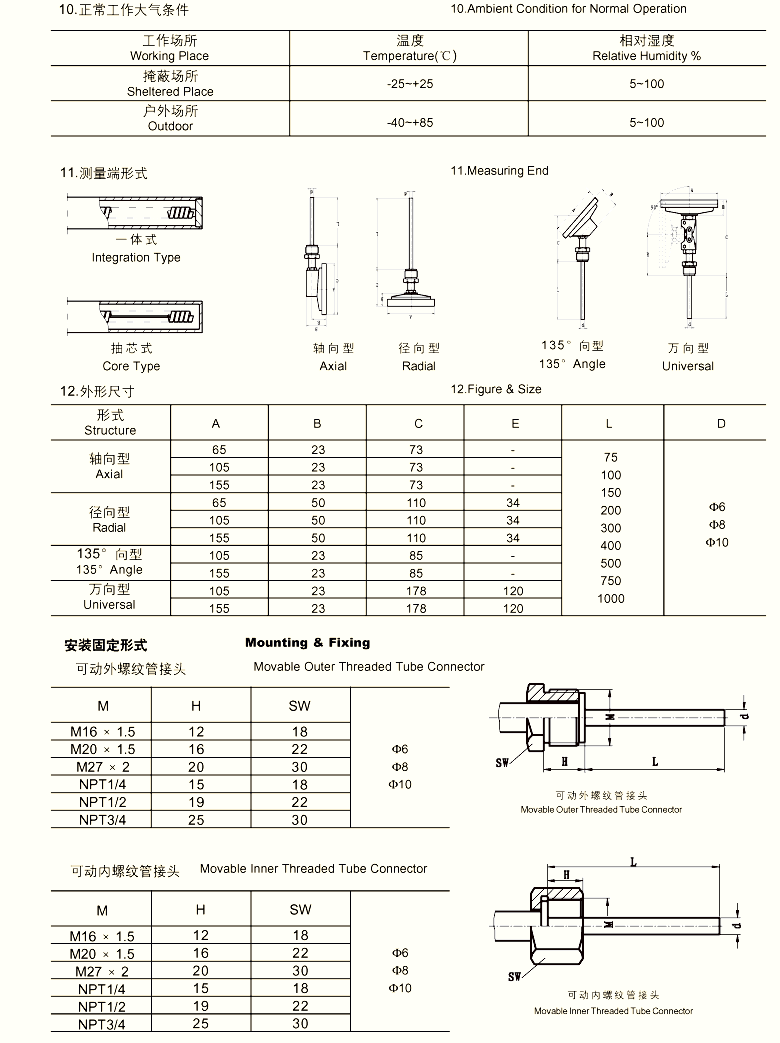

测量端形式

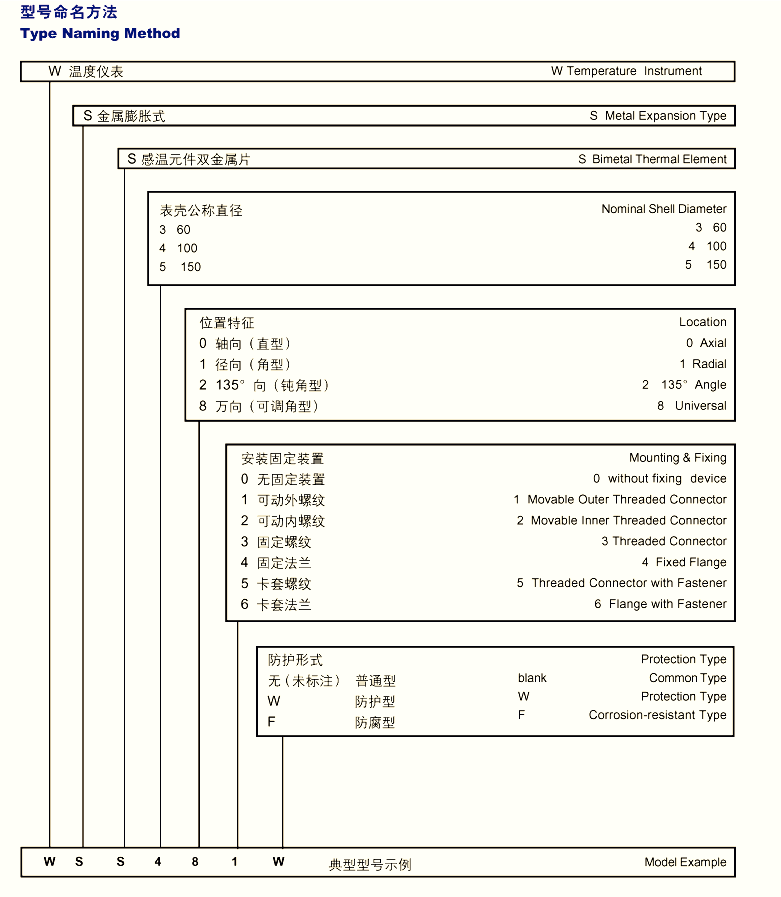

选型方式(http://www.fx-sensor.com 010-51295202)

型号及规格

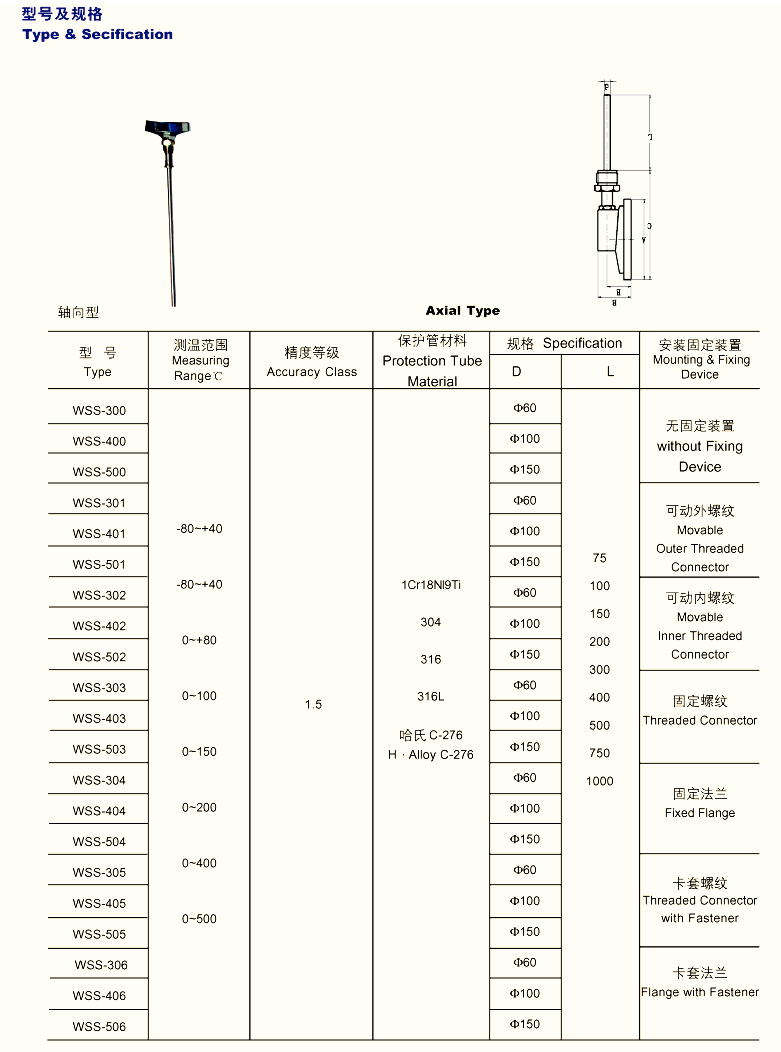

轴向型双金属温度计(http://www.fx-sensor.com 010-51295202)

型 号

测温范围℃

精度等级

保护管材料

规 格

安装固定装置

D

L

WSS-300

-80-+40 0-80 0-100 0-150 0-200 0-400 0-500

　

1．5

1Cr18Ni9Ti 304 316 316L 哈氏C-276

Φ60

75 100 150 200 300 400 500 750 1000 　

无固定装置

WSS-400

Φ100

WSS-500

Φ150

WSS-301

Φ60

可动外螺纹

WSS-401

Φ100

WSS-501

Φ150

WSS-302

Φ60

可动内螺纹

WSS-402

Φ100

WSS-502

Φ150

WSS-303

Φ60

固定螺纹

WSS-403

Φ100

WSS-503

Φ150

WSS-304

Φ60

固定法兰

WSS-404

Φ100

WSS-504

Φ150

WSS-305

Φ60

卡套螺纹

WSS-405

Φ100

WSS-505

Φ150

WSS-306

Φ60

卡套法兰

WSS-406

Φ100

WSS-506

Φ150

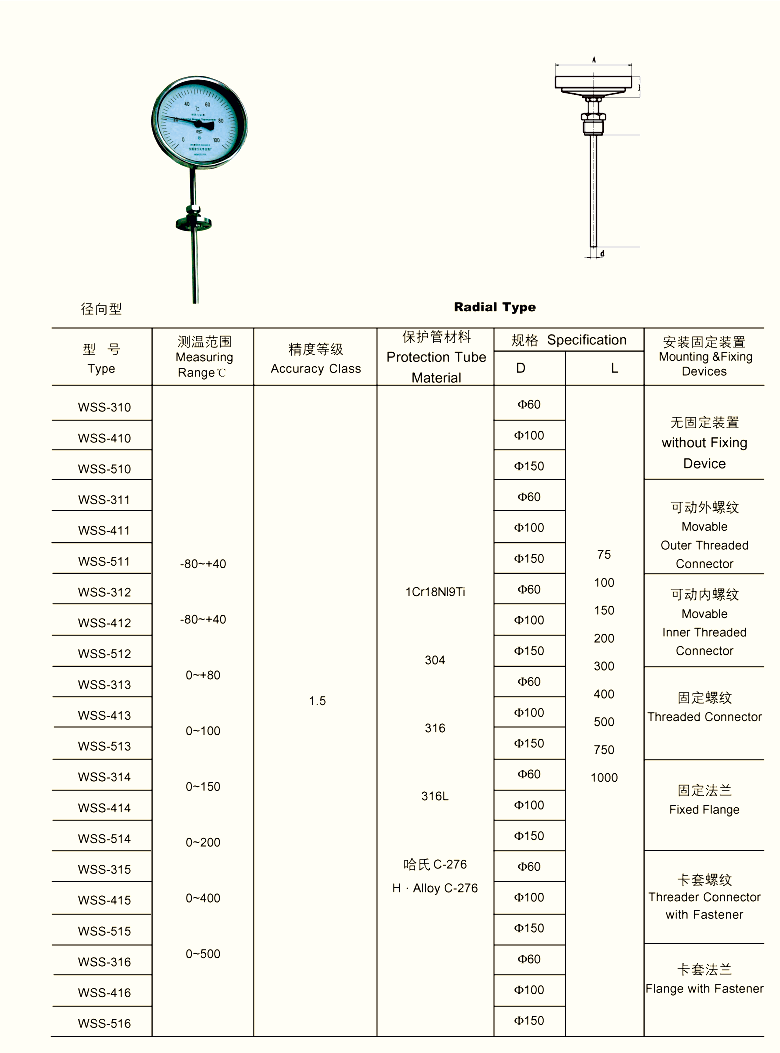

径向型双金属温度计(http://www.fx-sensor.com 010-51295202)

型 号

测温范围℃

精度等级

保护管材料

规 格（mm）

安装固定装置

D

L

WSS-310

-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 　

1．5

1Cr18Ni9Ti 304 316 316L 哈氏C-276

Φ60

75 1 00 150 200 300 400 500 750 1000 　

无固定装置

WSS-410

Φ100

WSS-510

Φ150

WSS-311

Φ60

可动外螺纹

WSS-411

Φ100

WSS-511

Φ150

WSS-312

Φ60

可动内螺纹

WSS-412

Φ100

WSS-512

Φ150

WSS-313

Φ60

固定螺纹

WSS-413

Φ100

WSS-513

Φ150

WSS-314

Φ60

固定法兰

WSS-414

Φ100

WSS-514

Φ150

WSS-315

Φ60

卡套螺纹

WSS-415

Φ100

WSS-515

Φ150

WSS-316

Φ60

卡套法兰

WSS-416

Φ100

WSS-516

Φ150

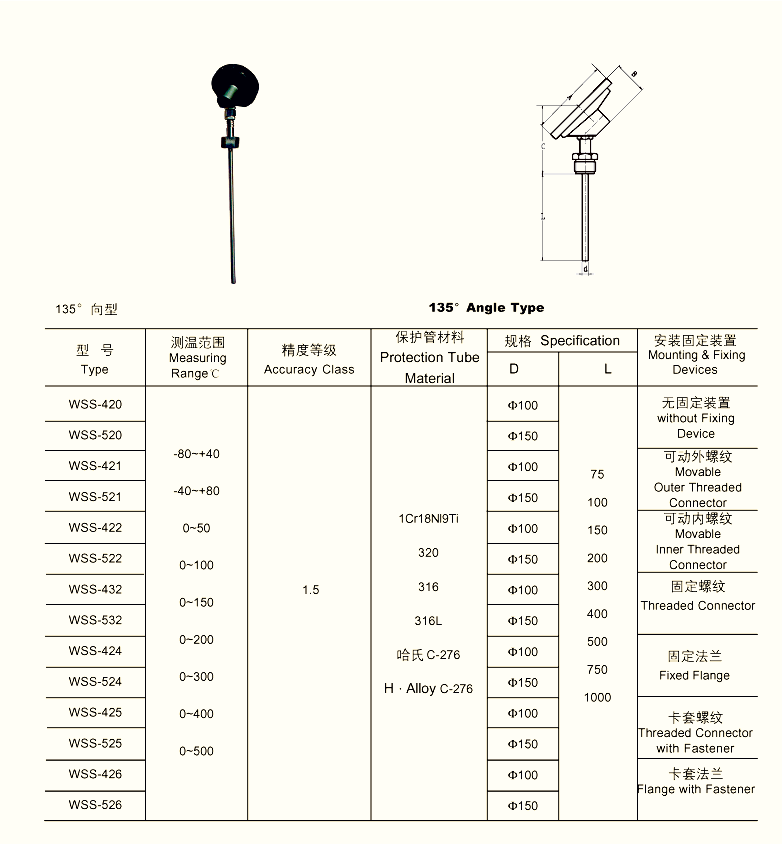

135º型双金属温度计(http://www.fx-sensor.com 010-51295202)

型 号

测温范围℃

精度等级

保护管材料

规 格(mm)

安装固定装置

D

L

WSS-420

-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 　

1．5

1Cr18Ni9Ti 304 316 316L 哈氏C-276 　

Φ100

75 100 150 200 300 400 500 750 1000 　

无固定装置

WSS-520

Φ150

WSS-421

Φ100

可动外螺纹

WSS-521

Φ150

WSS-422

Φ100

可动内螺纹

WSS-522

Φ150

WSS-423

Φ100

固定螺纹

WSS-523

Φ150

WSS-424

Φ100

固定法兰

WSS-524

Φ150

WSS-425

Φ100

卡套螺纹

WSS-525

Φ150

WSS-426

Φ100

卡套法兰

WSS-526

Φ150

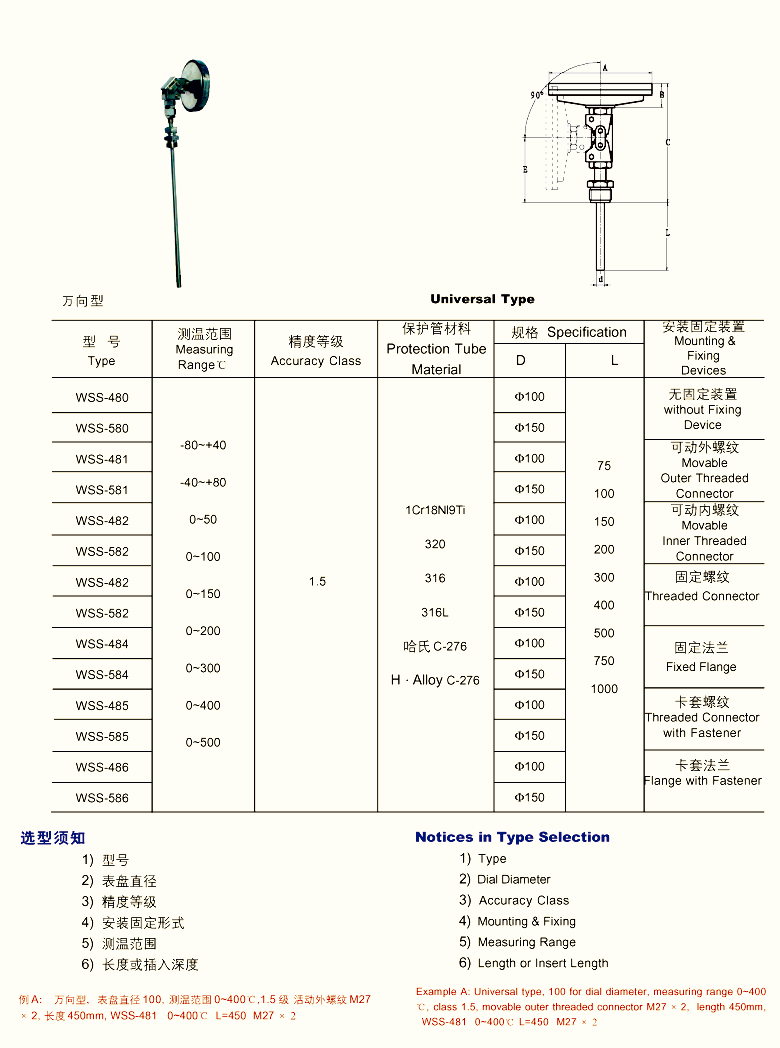

万向型双金属温度计(http://www.fx-sensor.com 010-51295202)

型 号

测温范围℃

精度等级

保护管材料

规 格

安装固定装置

D

L

WSS-480

-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 　

1．5

1Cr18Ni9Ti 304 316 316L 哈氏C-276 　

Φ100

75 100 150 200 300 400 500 750 1000 　

无固定装置

WSS-580

Φ150

WSS-481

Φ100

可动外螺纹

WSS-581

Φ150

WSS-482

Φ100

可动内螺纹

WSS-582

Φ150

WSS-483

Φ100

固定螺纹

WSS-583

Φ150

WSS-484

Φ100

固定法兰

WSS-584

Φ150

WSS-4285

Φ100

卡套螺纹

WSS-585

Φ150

WSS-486

Φ100

卡套法兰

WSS-586

Φ150
