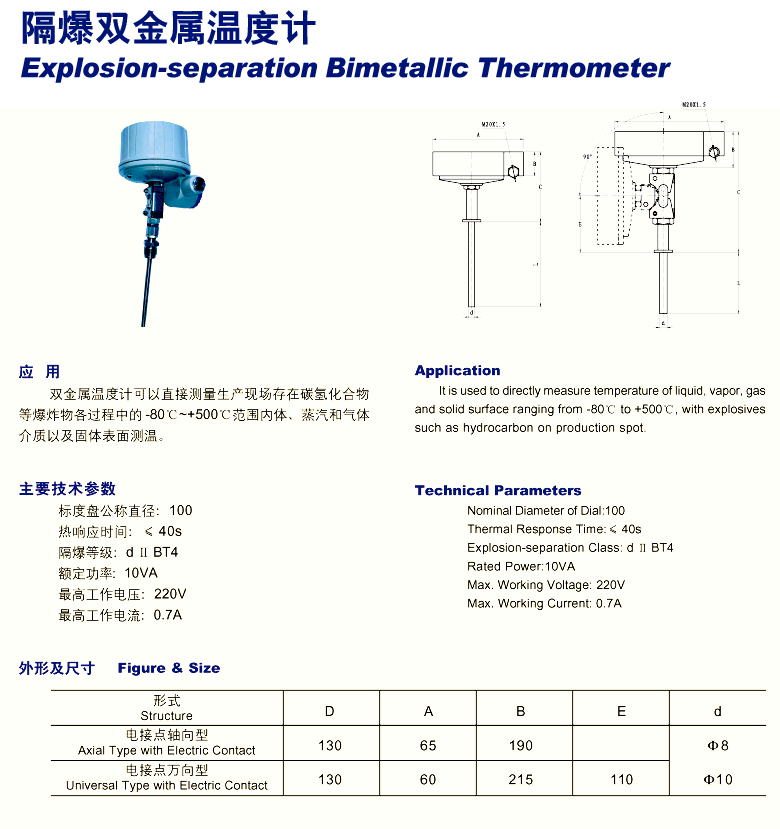

FTS-103 防爆双金属温度计

FTS-103 防爆双金属温度计

防爆双金属温度计

应用

防爆电接点双金属温度计可以直接测量生产现场存在碳化物等物各过程中的-80～+350℃范围内液体、蒸汽和气体介质以及固体表面测温。

技术参数

○标度盘公称直径：100
○热响应时间：≤40S
○隔爆等级：dIIBT4
○额定功率：10VA
○最高工作电压：24V
○最高工作电流：0.7A

外形及尺寸

形式	D	A	B	E	d
电接点轴向型	130	65	190	-	Φ8 Φ10
电接点万向型	130	60	215	110	Φ8 Φ10

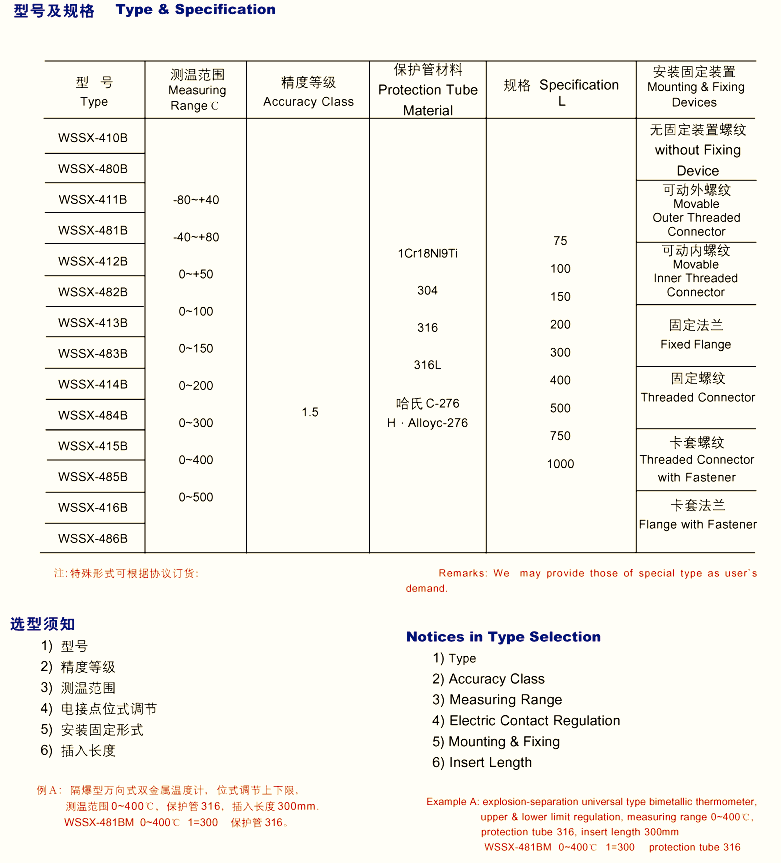

型号及规格(http://www.fx-sensor.com 010-51295202)

型号	测温范围℃	精度等级	保护和材料	L	安装固定装置
WSSX-410B	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	75 100 150 200 300 400 400 500 750 1000	无固定装置
WSSX-480B
WSSX-411B					可动外螺纹
WSSX-481B
WSSX-412B					可动内螺纹
WSSX-482B
WSSX-413B					固定螺纹
WSSX-483B
WSSX-414B					固定法兰
WSSX-484B
WSSX-415B					卡套螺纹
WSSX-485B
WSSX-416B					卡套法兰
WSSX-486B

注：特殊形式可根据协议订货。(http://www.fx-sensor.com 010-51295202)
选型须知
1)型号
2)精度等级
3)测温范围
4)电接点位式调节
5)安装固定形式
6)插入深度
例A：隔爆型万向式双金属温度计，位式调节上下限，测温范围0-400℃,保护管316，插入长300mm，WSS-481BM，0-400℃，L=300，保护管316。
