FTS-105带热电偶（阻）双金属温度计

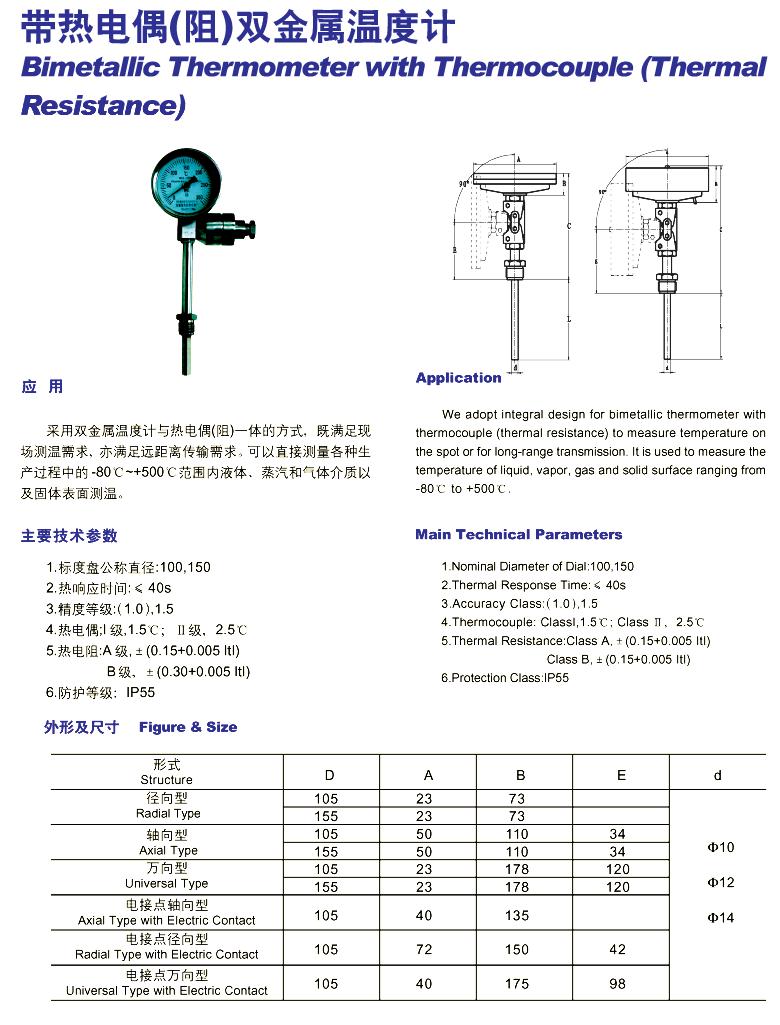

带热电偶(阻)双金属温度计
简单介绍 带热电偶(阻)双金属温度计采用双金属温度计与热电偶/热电阻一体的方式，既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸气和气体介质以及固体表面测温。
带热电偶(阻)双金属温度计的详细介绍(http://www.fx-sensor.com 010-51295202)
1、带热电偶(阻)双金属温度计应用 采用双金属温度计与热电偶/热电阻一体的方式，既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸气和气体介质以及固体表面测温。
2、带热电偶(阻)双金属温度计主要技术参数 标度盘公称直径：100、150 热响应时间：≤40s 精度等级：1.0、1.5 热电偶：I级 1.5℃；II级 2.5℃ 热电阻：A级 ±（0.15+0.005ItI） B 级 ±(0.30+0.005) 防护等级：IP55
3、带热电偶(阻)双金属温度计外形及尺寸
|
形 式 |
D |
A |
B |
E |
d |
|
径向型 |
105 |
23 |
73 |
|
Φ10 Φ12 Φ14 |
|
155 |
23 |
73 |
|
||
|
105 |
50 |
110 |
34 |
||
|
155 |
50 |
110 |
34 |
||
|
万向型 |
105 |
23 |
178 |
120 |
|
|
155 |
23 |
178 |
120 |
||
|
电接点轴向型 |
105 |
40 |
135 |
|
|
|
105 |
72 |
150 |
42 |
||
|
电接点万向型 |
105 |
40 |
175 |
98 |

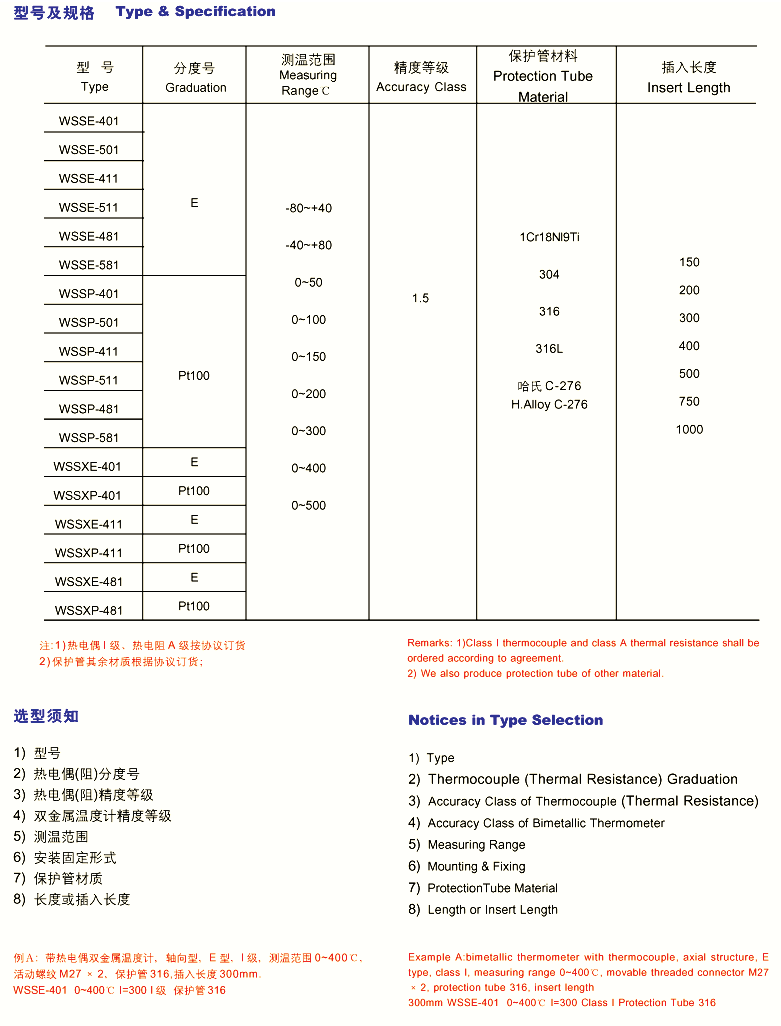

4、带热电偶(阻)双金属温度计型号及规格
|
型 号 |
分 度 号 |
测温范围℃ |
精度等级 |
保护管材料 |
插入长度 |
|
WSSE-401 |
E |
-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1．5 |
1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
150 200 300 400 500 750 1000 |
|
WSSE-501 |
|||||
|
WSSE-411 |
|||||
|
WSSE-481 |
|||||
|
WSSE-581 |
|||||
|
WSSP-401 |
Pt100 |
||||
|
WSSP-501 |
|||||
|
WSSP-411 |
|||||
|
WSSP-511 |
|||||
|
WSSP-481 |
|||||
|
WSSP-581 |
|||||
|
WSSXE-401 |
E |
||||
|
WSSXP-401 |
Pt100 |
||||
|
E |
|||||
|
WSSXP-411 |
Pt100 |
||||
|
WSSXE-481 |
E |
||||
|
WSSXP-481 |
Pt100 |
5、选型须知
(1) 型号 (http://www.fx-sensor.com 010-51295202)
(2) 热电偶/热电阻分度号
(3)热电偶/热电阻精度等级
(4)双金属温度计精度等级
(5)测温范围
(6)安装固定形式
(7)保护管材质
(8)插入长度
