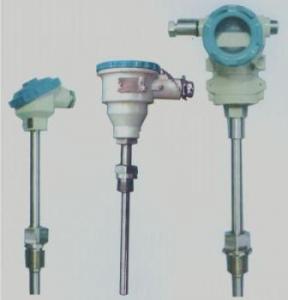

FTT-110一体化温度变送器

一体化温度变送器是由温度传感器和信号转换器组成，信号转换器安装在温度传感器的冷端接线盒内，温度传感器受温度影响产生电阻或电势效应，经转换产生一个差动电压信号。此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA的电流信号。

一体化温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。它具有结构简单，安装、使用、维修方便的特点，目前已广泛用于石油、化工、冶金、电站、轻工等部门。

FTT系列一体化温度变送器分为普通型、隔爆型和数显一体化三类。其中，普通型与隔爆型可以选择不同的内置温度变送器模块，以满足用户不同的应用要求。温度变送器按温度传感器不同，又分为热电偶和热电阻两种系列。



主要特点：

l  二线制传送。信号转换器供电的两根导线同时也传送输出信号

l  输出恒流信号（4～20mA）。抗干扰能力强、远传性能好。

l  信号转换器用环氧树脂封装成模块，具有抗震动、耐腐蚀、防潮湿等优点，可用于条件较差的场所。

l  热电偶的毫伏信号经信号转换器直接转换成4～20mA电流输出，用普通电缆线传送信号，可省去价格昂贵的补偿导线。

l  带现场显示的温度变送器既输出4～20mA的电流信号，又能在测温现场读到实测温度，给操作人员带来很大方便。

l  精度高、抗干扰、长期稳定性好、免维护、可远传（最远达1000米）。



技术指标：(http://www.fx-sensor.com 010-51295202)

l  量程：-200～1800℃

l  常规精度：±0.25%

l  供电电压：13～30V，DC

l  负载电阻：0～850Ω

l  输出信号：4～20mA

l  基本误差：±0.2%，±0.5%

l  显示方式：液晶显示

l  环境温度影响：0.25%/10℃

l  冷端补偿误差：0.5%/10℃

l  防爆标志：dⅡBT4

l  防护等级：IP65

l  输入类型：热电阻、Pt100、二线或三线热电偶（所有已知类型）

l  环境温度：-40-85℃，带显示型为-10-70℃

l  环境湿度：0-95%RH，不冷凝

l  显示选项：指针表或数字LCD显示器可选

l  保护管材质：1Cr18Ni9Ti或陶瓷或钢玉管



接线与调校：

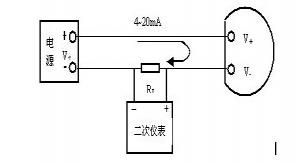

变送器系统连接如图所示，24VDC电源通过屏蔽电缆给变送器供电，“V+”接 24VDC的正极，“V-”接负极，输出 4-20mA 将变送器接到标准信号源上（电阻箱或毫伏计），在信号源给出零点和满度信号时反复调零点及满度电位器，即可精确调整量程。“Z”为 零点调整电位器，“S”为满度调整电位器（所有电位器在出厂以前都已校好)使用中，因线阻、环境温度等因素影响而产生误差时，只需微调零点电位器“Z”即可校正。本校准方法也可用于修正系统误差。

说明：一般电源电压Ｖs选用24V，负载电阻R_L选用250Ω，这样当回路中通过4～20mA电流时，R_L上的电压降为1～5V。如果Ｖs和R_L选用别的数值，那么R_L值不能超过由公式R_L=(Vs-13)/0.02计算得到的数值。



选型：

FTT-110-口-( ℃)-口-口-口-口-（L×I）一体化温度变送器 http://www.fx-sensor.com 010-51295202
FTT-110	一体化温度变送器
	代码	输入类型
	P	Pt100热电阻
	C	Cu50热电阻
	K	K分度热电偶
	E	E分度热电偶
	S	S分度热电偶
	M	用户指定
		代码	测量范围
		（℃）	用户指明
			代码	安装方式
			C1	M27×2
			C2	M20×1.5
			C3	可动法兰
			C4	固定法兰
			C5	其它（用户指定）
				代码	保护管材质
				G1	1Cr18Ni9Ti
				G2	304不锈钢
				G3	316不锈钢
				G4	陶瓷
				G5	钢玉管
					代码	保护管直径
					D1	Φ12
					D2	Φ16
					D3	用户指定
						代码	插深
						L×I	L×I=   mm(用户指定，L代表保护管总长，I代表插深)
							代码	选项
							N	普通型
							d	隔爆型

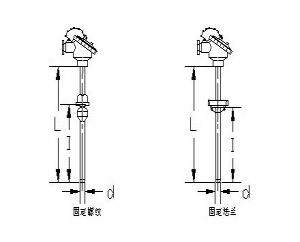

外形尺寸及安装：(http://www.fx-sensor.com 010-51295202)

1.普通型一体化温度变送器（热电偶、热电阻）



2.隔爆型一体化温度变送器（热电偶、热电阻）
