FTT-306 耐磨热电偶
耐磨热电偶材质的比较：
1、 金属陶瓷耐磨：采用重结晶碳化硅金属陶瓷保护管，高温可达1300℃，内装K分度或S分度铠装芯体，专门适用于水泥窑尾、循环硫化床等高温强耐磨工况的温度测量。
材质成分：SiC
使用温度：0～1300℃
2、热风炉专用耐磨：采用新型碳化硅金属陶瓷保护管，高温可达1300℃，内芯为S分度或B分度高温铠装芯体，专门适用于热风炉场合的温度测量。
材质成分：SiC
使用温度：0～1300℃
3、高温合金耐磨1：采用特种耐热和耐磨合金材料作为测温外保护管兼耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0∽1200℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。
材质：K1320耐热耐磨合金
温度：0～1200℃(http://www.fx-sensor.com 010-51295202)
4、高温合金耐磨2：采用特种耐热和耐磨合金材料作为测温外保护管，内装铠装芯体，既具有较高的对颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0∽1200℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器
材质：3YC52或GH3030耐热耐磨合金
温度：0～1200℃
5、铁铝瓷保护管(http://www.fx-sensor.com 010-51295202)
铁基含铝并巧妙地加入A12O3粉，即制得铁铝瓷(TLC)特别含金，将铁铝瓷合金制成热电偶(阻)保护管，即成为铁铝瓷热电偶(阻)最关键的零件--铁铝瓷保护管。根据工作温度、磨损情况、介质种类、压力等式况，制成不同系列的铁铝瓷保护管
耐磨保护管类型及性能
|
类型 |
代号 |
性能特点 |
测量范围℃ |
外径d(mm) |
适用场合 |
|
不锈钢喷涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， |
|
不锈钢加强 |
Q |
寿命延长 |
0~800 |
Φ22~Φ30 |
|
|
硬质合金 |
NH10 |
耐磨、耐高温 |
0~1100 |
Φ16~Φ34 |
|
|
高温合金 |
NH12 |
耐磨、耐腐、耐高温、强度好 |
0~1200 |
Φ20~Φ25 |
|
|
高温合金 |
NH13 |
耐磨、耐腐、耐高温、性能好 |
0~1300 |
Φ22 |
|
|
高鉻铸铁 |
G |
耐磨、耐腐、外径大 |
0~1050 |
Φ32~Φ38 |
耐磨热电偶型号:WRN-230NM,WRN-430NM
1、耐磨热电偶应用
在热电偶内部采用卡死偶丝，彻底防止漏油或漏气。适用于生产现场存在高耐磨固体颗粒或流体，是炼油厂不可缺少的测温装置。
2、主要技术参数
电气出口：M20X1.5NPT1/2
耐磨头硬度：HRC62-65
防护等级：IP65
隔爆等级：d‖BT4,d‖CT5
公称压力：2.5MPa
|
|
|
型号及规格 |
|
|
型 号 |
分度号 |
测量范围 |
热响应时间 |
保护管材料 |
规格 LX1 |
|
WRN-430M WRN2-430M |
K |
0-800 |
＜180S |
1Cr18Ni9Ti |
450X300 500X350 550X400 600X450 650X500 750X600 950X800 1150X1000 |
|
WRE-430M WRE2-430M |
E |
0-600 |
|||
|
WRN-440M WRN2-440M |
K |
0-800 |
|||
|
WRE-440M WRE2-440M |
E |
0-600 |

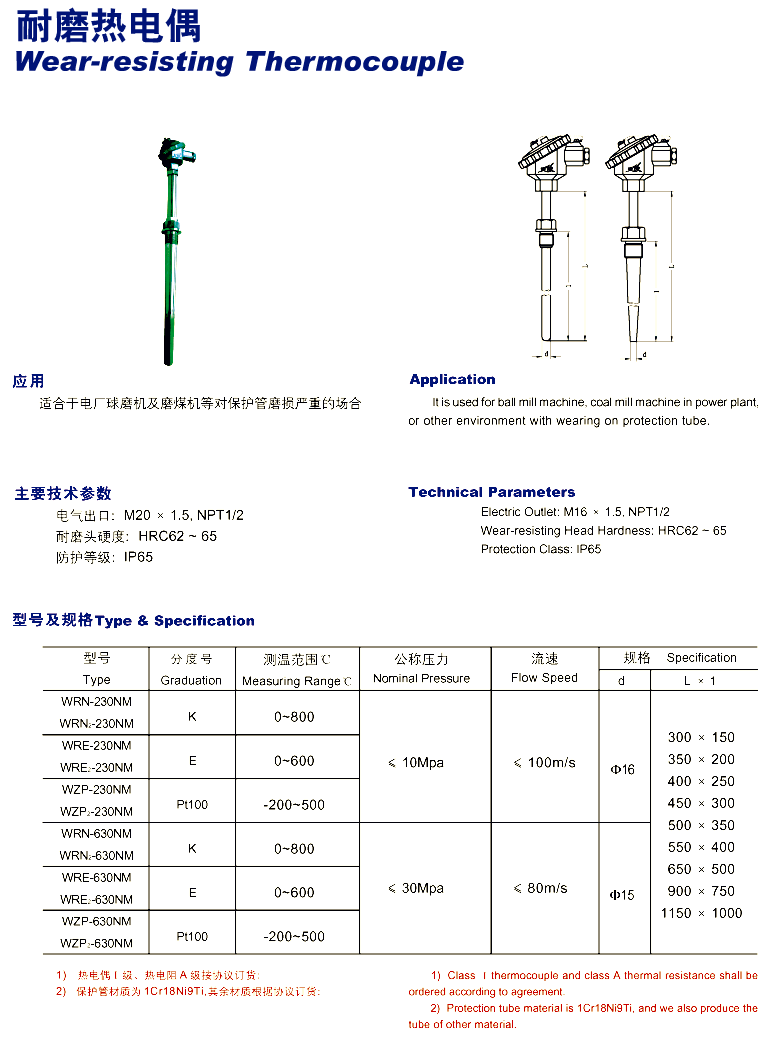

耐磨热电偶、热电阻 (http://www.fx-sensor.com 010-51295202)
|
||
|
|
|||||||||||
|
|
|
型 号 |
分度号 |
测温范围℃ |
公称压力 |
流速 |
规 格 |
|
|
d |
Lxl mm |
|||||
|
WRN-230NM |
K |
0-800 |
≤10MPa |
≤100m/s |
Φ16 |
300×150 |
|
WRE-230NM |
E |
0-600 |
||||
|
WZP-230NM |
Pt100 |
-200-+500 |
||||
|
WRN-630NM |
K |
0-800 |
≤30MPa |
≤80m/s |
Φ15 |
|
|
WRE-630NM |
E |
0-600 |
||||
|
WZP-630NM |
Pt100 |
-200-+500 |
||||
