石油化工用热电偶(阻) 应用专业针对石油化工部门设计，可以直接测量-200℃～1600℃范围内液体、蒸汽和气体介质以及固体表面测温。工作原理(http://www.fx-sensor.com 010-51295202) 热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。热电偶是利用物质在温度变化时自身电偶也随着发生变化的特性来测量温度的。热电偶的受热部分(感温元件)是用细金属丝均匀地双双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。主要技术参数 EC1515IEC584IEC751JB/T5518-91JB-T5582-91 一般是指在常温下，保护管所的承受静态外径而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构、安装方法用被测介质的流速、种类有关。公称压力一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。 ●热电偶 (http://www.fx-sensor.com 010-51295202)

FTT-402 高温高压热电偶

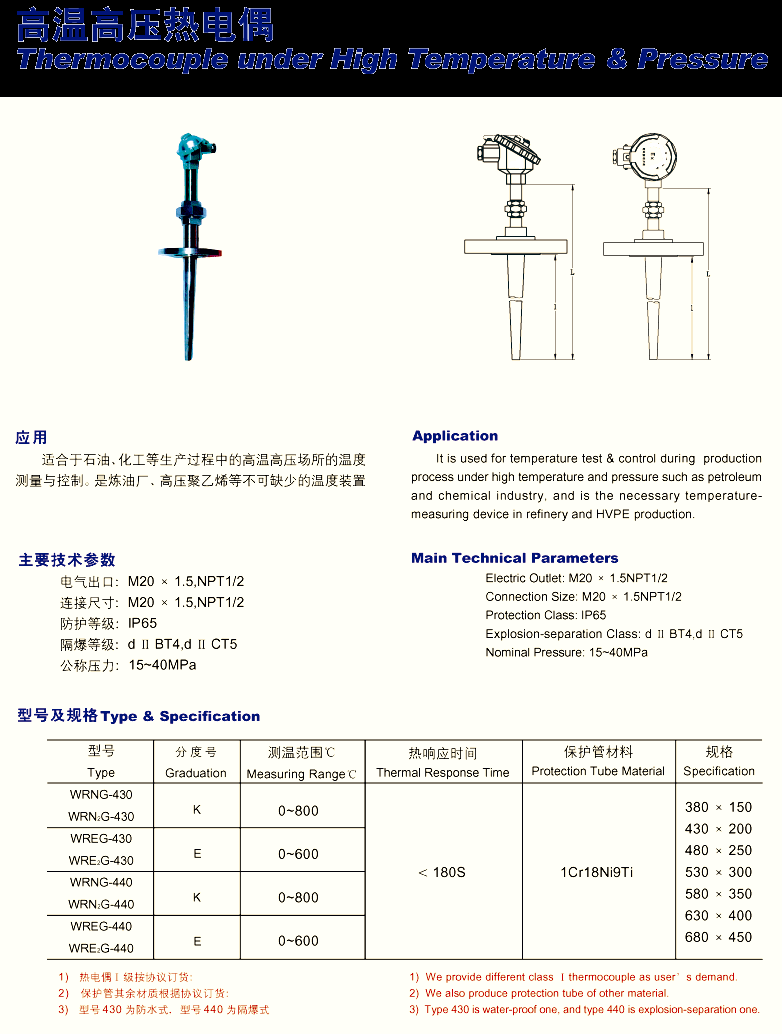

高温高压热电偶WRNG-430
简单介绍 高温高压热电偶适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置 (http://www.fx-sensor.com 010-51295202)

高温高压热电偶的详细介绍

高温高压热电偶详细介绍
1、应用
     适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
2、主要技术参数
     电气出口：M20x1．5,NPT1/2
    连接尺寸：M20x1．5, NPT1/2
    防护等级：IP65
    隔爆等级：d‖BT4, d‖CT5
    公称压力：15-40MPa
3、型号及规格

型号	分度号	测温范围℃	热响应时间	保护管材料	规格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜ 180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600

     1) 热电偶 I 级按协议订货； (http://www.fx-sensor.com 010-51295202)
     2) 保护管其余材质按协议订货；
     3) 型号 430 为防水式，型号 440 为隔爆式。

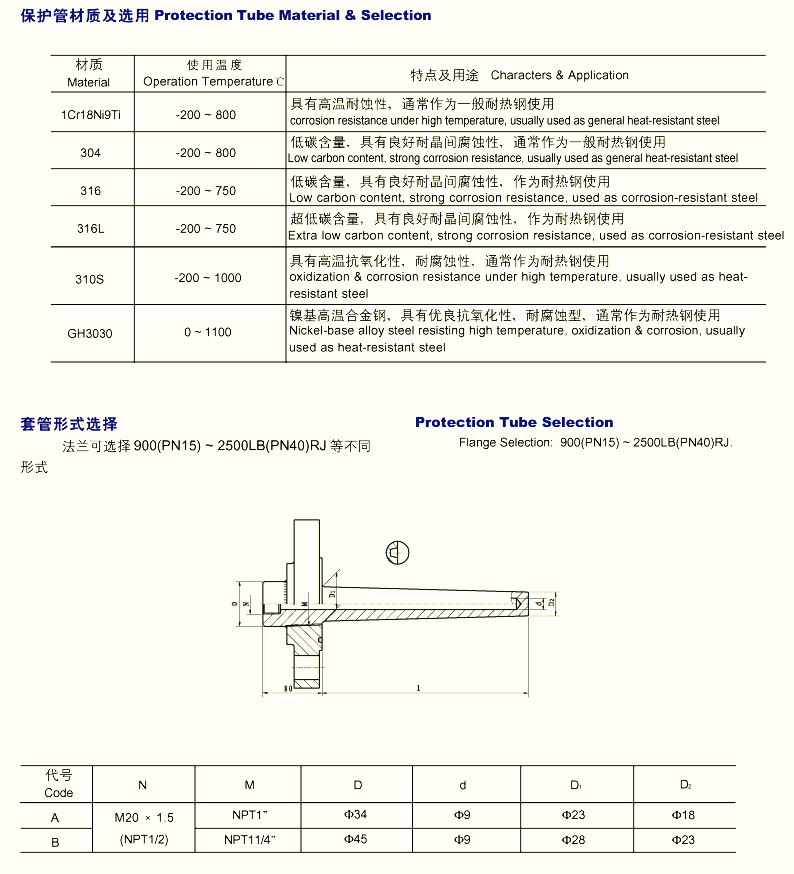

4、保护管材质及选用

材质	使用温度℃	特点及用途
1Cr18Ni9Ti	-200 — 800	具有高温耐蚀性，通常为一般耐热钢使用
304	-200 — 800	低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
316	-200 — 750	低碳含量，具有良好耐晶间通常作为耐热钢使用
316L	-200 — 750	超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用
310S	-200 — 1000	具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用
GH3030	0 — 1100	镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用

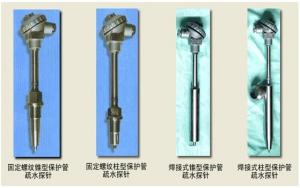

5、套管形式选择
法兰可选择 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。

代号	N	M	D	d	D1	D2
A	M20x1 ． 5(NPT1/2)	NPT1 ″	Φ34	Φ9	Φ23	Φ18
B	M20x1 ． 5(NPT1/2)	NPT11/4 ″	Φ45	Φ9	Φ28	Φ23

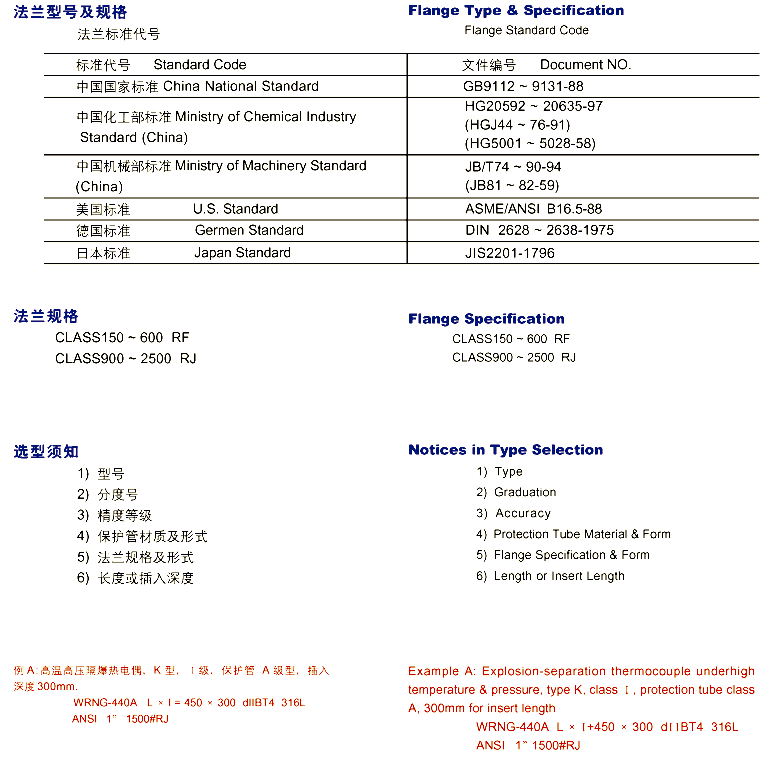

6、法兰型号及规格
法兰标准代号

标准代号	文件编号
中国国家标准	GB9112-9131-88
中国化工部标准	HG20592-20635-97 （ HGJ44-76-91 ）（ HG5001-5028-58 ）
中国机械部标准	JB/T74-90-94 （ JB81-82-59 ）
美国标准	ASME/ANSI B16 ． 5-88
德国标准	DIN 2628-2638-1975
日本标准	JIS2201-1796

7、法兰规格
   CLASS150-600 RF
   CLASS900-2500 RJ
8、选型须知
   1）型号(http://www.fx-sensor.com 010-51295202)
   2）分度号
   3）精度等级
   4）保护管材质及形式
   5）法兰规格及形式
   6) 长度或插入深度
例 A ：高温高压隔爆热电偶 K 型 1 级保护管 A 级型插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
