FTT-404 耐磨阻漏热电偶

FTT-404 耐磨阻漏热电偶

耐磨热电偶材质的比较：

1、金属陶瓷耐磨：采用重结晶碳化硅金属陶瓷保护管，高温可达1300℃，内装K分度或S分度铠装芯体，专门适用于水泥窑尾、循环硫化床等高温强耐磨工况的温度测量。
材质成分：SiC
使用温度：0～1300℃
2、热风炉专用耐磨：采用新型碳化硅金属陶瓷保护管，高温可达1300℃，内芯为S分度或B分度高温铠装芯体，专门适用于热风炉场合的温度测量。
材质成分：SiC
使用温度：0～1300℃
3、高温合金耐磨1：采用特种耐热和耐磨合金材料作为测温外保护管兼耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0∽1200℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。
材质：K1320耐热耐磨合金
温度：0～1200℃(http://www.fx-sensor.com 010-51295202)
4、高温合金耐磨2：采用特种耐热和耐磨合金材料作为测温外保护管，内装铠装芯体，既具有较高的对颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0∽1200℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器
材质：3YC52或GH3030耐热耐磨合金
温度：0～1200℃
5、铁铝瓷保护管
铁基含铝并巧妙地加入A12O3粉，即制得铁铝瓷(TLC)特别含金，将铁铝瓷合金制成热电偶(阻)保护管，即成为铁铝瓷热电偶(阻)最关键的零件--铁铝瓷保护管。根据工作温度、磨损情况、介质种类、压力等式况，制成不同系列的铁铝瓷保护管
耐磨保护管类型及性能(http://www.fx-sensor.com 010-51295202)

类型	代号	性能特点	测量范围℃	外径d(mm)	适用场合
不锈钢喷涂	NP	耐磨	0~800	Φ16，Φ22	水泥，煤粉，流化床，沸腾炉，水泥旋窑
不锈钢加强	Q	寿命延长	0~800 极限0~1050	Φ22~Φ30
硬质合金	NH10	耐磨、耐高温	0~1100	Φ16~Φ34
高温合金	NH12	耐磨、耐腐、耐高温、强度好	0~1200	Φ20~Φ25
高温合金	NH13	耐磨、耐腐、耐高温、性能好	0~1300	Φ22
高鉻铸铁	G	耐磨、耐腐、外径大	0~1050	Φ32~Φ38

耐磨热电偶型号:WRN-230NM,WRN-430NM

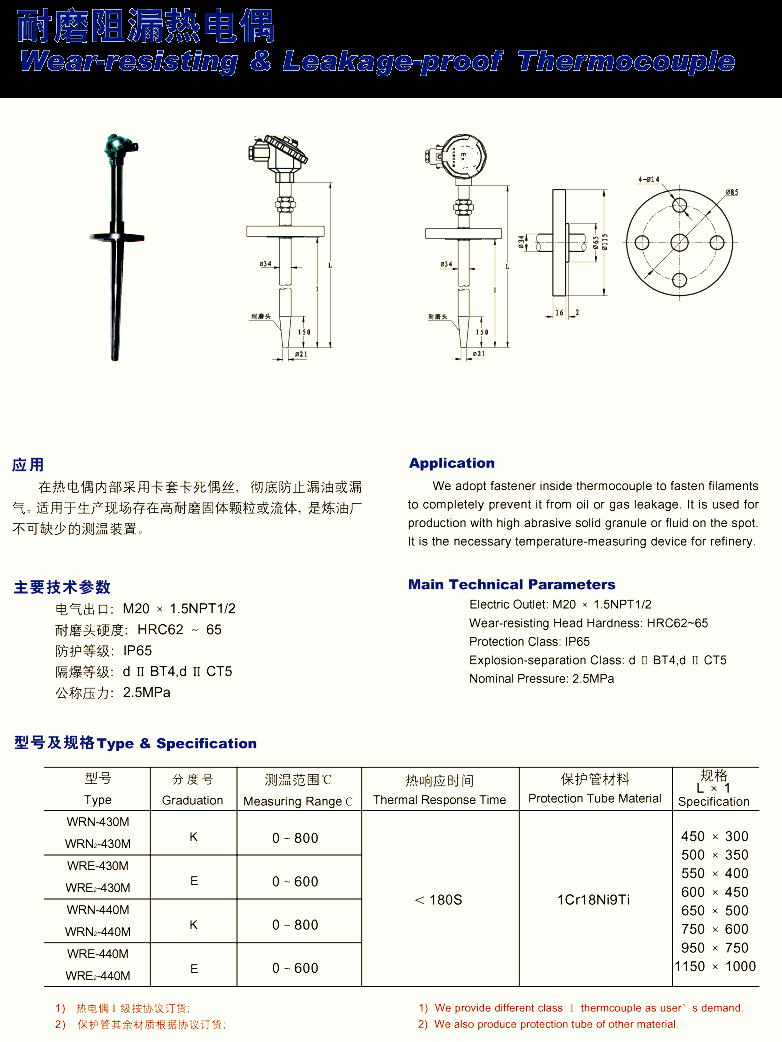

产品说明:

1、应用
在热电偶内部采用卡死偶丝，彻底防止漏油或漏气。适用于生产现场存在高耐磨固体颗粒或流体，是炼油厂不可缺少的测温装置。

2、主要技术参数
电气出口：M20X1.5NPT1/2
耐磨头硬度：HRC62-65
防护等级：IP65
隔爆等级：d‖BT4,d‖CT5
公称压力：2.5MPa

型号及规格(http://www.fx-sensor.com 010-51295202)

型号	分度号	测量范围	热响应时间	保护管材料	规格 LX1
WRN-430M WRN2-430M	K	0-800	＜180S	1Cr18Ni9Ti	450X300 500X350 550X400 600X450 650X500 750X600 950X800 1150X1000
WRE-430M WRE2-430M	E	0-600
WRN-440M WRN2-440M	K	0-800
WRE-440M WRE2-440M	E	0-600

石油化工用热电偶(阻) 应用专业针对石油化工部门设计，可以直接测量-200℃～1600℃范围内液体、蒸汽和气体介质以及固体表面测温。工作原理(http://www.fx-sensor.com 010-51295202) 热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。热电偶是利用物质在温度变化时自身电偶也随着发生变化的特性来测量温度的。热电偶的受热部分(感温元件)是用细金属丝均匀地双双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。主要技术参数 EC1515IEC584IEC751JB/T5518-91JB-T5582-91 一般是指在常温下，保护管所的承受静态外径而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构、安装方法用被测介质的流速、种类有关。公称压力一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。 ●热电偶 (http://www.fx-sensor.com 010-51295202)
