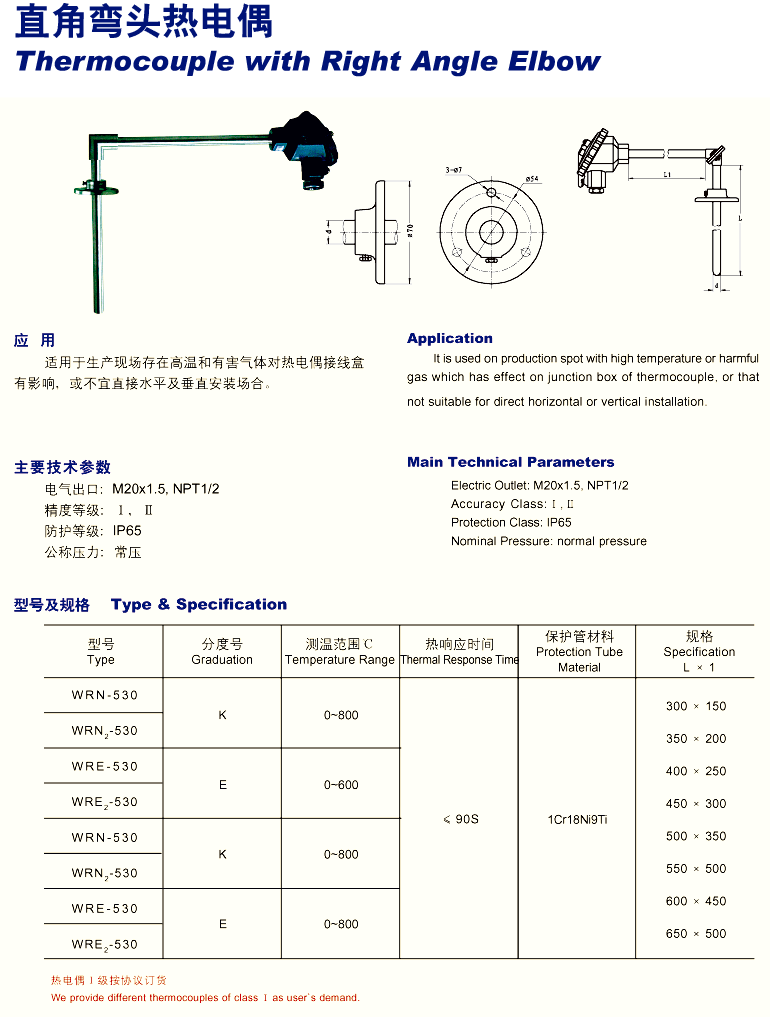

FTT-505 直角转弯热电偶


FTT-505 直角转弯热电偶

直角热电偶WRNE-530

简单描述



520.530直角热电偶采用90度的弯角,避免热电偶接线盒直接暴露在炉子的正上方,可以避免热电偶的温度误差。WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800范围内的流体、蒸汽和气体介质以及固体表面等温度。
  热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。 (http://www.fx-sensor.com 010-51295202)
  热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
  各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。



1、应用 适用于生产现场存在高温和有害气体对热电偶接线盒有影响,或不宜直接水平及垂直安装场合。 2、主要技术参数 电气出口:M20x1.5,NPT1/2 精度等级:I II 防护等级:IP65 公称压力:常压









型号及规格(http://www.fx-sensor.com 010-51295202)





分度号

测温范围

热响应时间

保护管材料

规格(L x l

WRN-530

K

0-800

≤90S

1Cr18Ni9Ti

300x150 350x200 400x250 450x300 500x350 550x500 600x450 650x500

WRN2-530

WRE-530

E

0-600

WRE2-530

WRN-530

K

0-800

WRN2-530

WRE-530

E

0-600

WRE2-530

:热电偶I级按协议订货。(http://www.fx-sensor.com 010-51295202)

520.530型直角热电偶采用90度的弯角,避免热电偶接线盒直接暴露在炉子的正上方,可以避免热电偶的温度误差。WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。   热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。 (http://www.fx-sensor.com 010-51295202)   热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。   各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。
