FTT-506 高温贵金属热电偶
WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。 铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。 铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。 各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
二、产品特点：(http://www.fx-sensor.com 010-51295202)
铠装铂铑热电偶是一种传统的测温元件,它是一种易弯曲、热反应时间快的高温测温元件 ，保护管直径为3-8mm之间，可长期测量0-1350范围内的温度，热响应时间＜２S
三、规格型号：
|
产品名称 |
型号 |
外套管材料 |
推荐最高使用温度 |
|
GH3030 GH3039 N10276 |
800-1350℃ |
||
|
R型铠装铂铑热电偶 （铂铑13-铂） |
WRQK |
GH3030 GH3039 N10276 |
800-1350℃ |
|
B型铠装铂铑热电偶 （铂铑30-铂6） （双铂铑） |
GH3030 GH3039 N10276 |
(http://www.fx-sensor.com 010-51295202)
|
型 号 |
分 度 号 |
测温范围℃ |
保 护 管 材 料 |
热响应时间 |
规 格 |
|
|
d |
L x l |
|||||
|
WRPK-130 |
S |
0-1300 |
CH3039 |
＜ 150S |
Φ0.4 |
300 |
|
WRPK-131 |
＜ 360S |
Φ0.5 |
||||
|
WRQK-130 |
R |
0-1300 |
＜ 150S |
Φ0.6 |
||
|
WRKQ-131 |
＜ 360S |
Φ0.7 |
||||
|
WRRK-130 |
B |
0-1600 |
CH3039 |
＜ 150S |
Φ0.8 |
|
|
WRRK-131 |
＜ 360S |
|||||
四、技术参数：
测量温度及允差
热电偶类别 代号 分度号 最高温度 测量温度 允许偏差△t℃
铂铑30-铂铑5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t
|
名称 |
极性 |
代号 |
名义化学成份% |
||
|
PE |
Rh |
||||
|
铂铑10-铂 |
铂铑10合金丝 |
正极 |
SP |
90 |
10 |
|
铂丝 |
负极 |
SN |
100 |
0 |
|
|
铂铑13合金丝 |
正极 |
RP |
87 |
13 |
|
|
铂丝 |
负极 |
RN |
100 |
0 |
|
|
铂铑30-铂铑6 |
铂铑30合金丝 |
正极 |
BP |
70 |
30 |
|
铂铑6合金丝 |
负极 |
BN |
94 |
6 |
|
（2）偶丝直径及允许偏差、分度号。(http://www.fx-sensor.com 010-51295202)
偶丝的直径及允许偏差、分度号符合下表规定：
偶丝的圆度不得超过直径的允许偏差： (http://www.fx-sensor.com 010-51295202)
|
名称 |
分度号 |
直径 |
允许偏差 |
|
铂铑10-铂 |
S |
0.5 |
-0.020 |
|
R |
0.5 |
-0.015 |
|
|
铂铑30-铂铑6 |
B |
0.5 |
-0.015 |
（3）铂铑热电偶丝的国家标准、测量范围及温度允许偏差：
|
名称 |
国家标准 |
等级 |
使用温度范围 |
允许偏差 |
|
铂铑10-铂 |
GB/T3772-1998 |
Ⅰ |
0℃～1100℃ |
±1 ℃ |
|
Ⅰ |
1100℃～1600℃ |
±[1+（t-1100）*0.003] ℃ |
||
|
Ⅱ |
0℃～600℃ |
±1.5 ℃ |
||
|
Ⅱ |
600℃～1600℃ |
±0.25 %t |
||
|
铂铑13-铂 |
GB/T1598-1998 |
Ⅰ |
0℃～1100℃ |
±1 ℃ |
|
Ⅰ |
1100℃～1600℃ |
±[1+（t-1100）*0.003] ℃ |
||
|
Ⅱ |
0℃～600℃ |
±1.5 ℃ |
||
|
Ⅱ |
600℃～1600℃ |
±0.25 %t |
||
|
GB/T2902-1998 |
Ⅱ |
600℃～1700℃ |
±0.25 %t |
|
|
Ⅲ |
600℃～800℃ |
±4 ℃ |
||
|
Ⅲ |
800℃～1700℃ |
±0.5%t |
注：t为被测温度（℃）

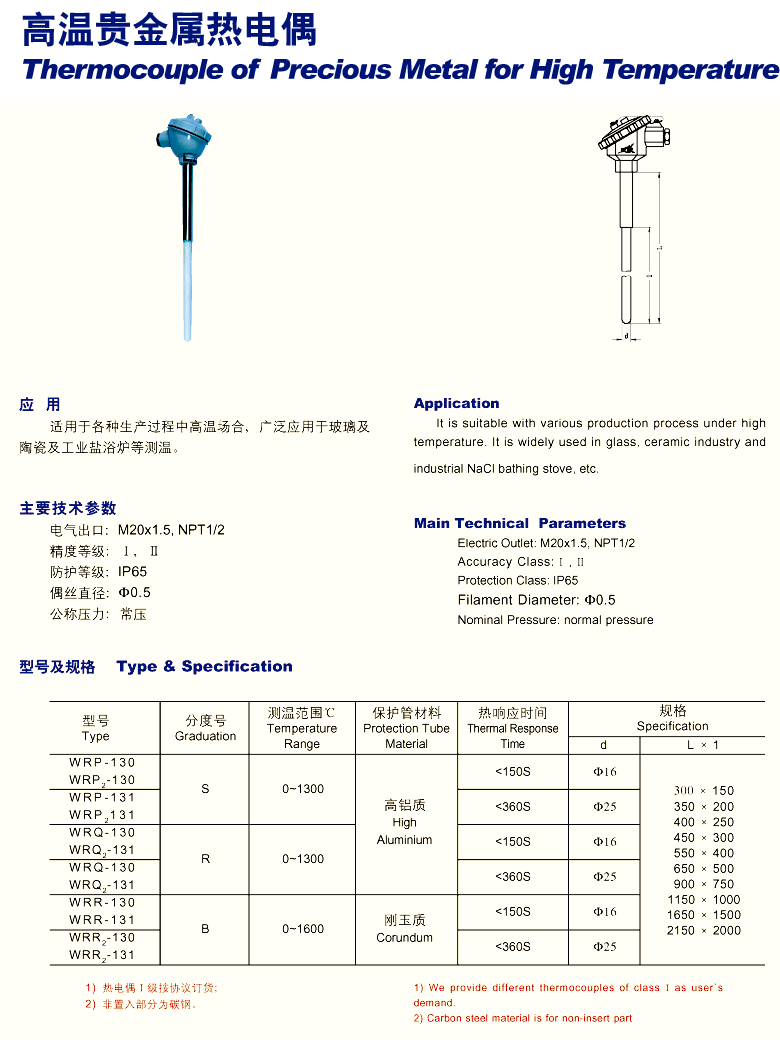

应用 适用于各种生产过程中高温场合，广泛应用于玻璃及陶瓷及工业盐浴炉等测温。 2、主要技术参数 电气出口：M20x1.5,NPT1/2 精度等级：I 、 II 防护等级：IP65 偶丝直径：Φ0.5 公称压力：常压 3、型号及规格 (http://www.fx-sensor.com 010-51295202)
|
型 号 |
分 度 号 |
测温范围℃ |
保护管材料 |
热响应时间 |
规 格 |
|
|
d |
L x l |
|||||
|
WRP-130 WRP2-130 |
S |
0-1300 |
高铝质 |
＜150S |
Φ16 |
300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
|
WRP-131 WRP2-131 |
＜360S |
Φ25 |
||||
|
WRQ-130 WRQ2-130 |
R |
0-1300 |
＜150S |
Φ16 |
||
|
WRQ-131 WRQ2-131 |
＜360S |
Φ25 |
||||
|
WRR-130 WRR2-130 |
B |
0-1600 |
刚玉管 |
＜150S |
Φ16 |
|
|
WRR-131 WRR2-131 |
＜360S |
Φ25 |
||||
1) 热电偶I级按协议订货； 2)非置入部分为碳钢。(http://www.fx-sensor.com 010-51295202)
