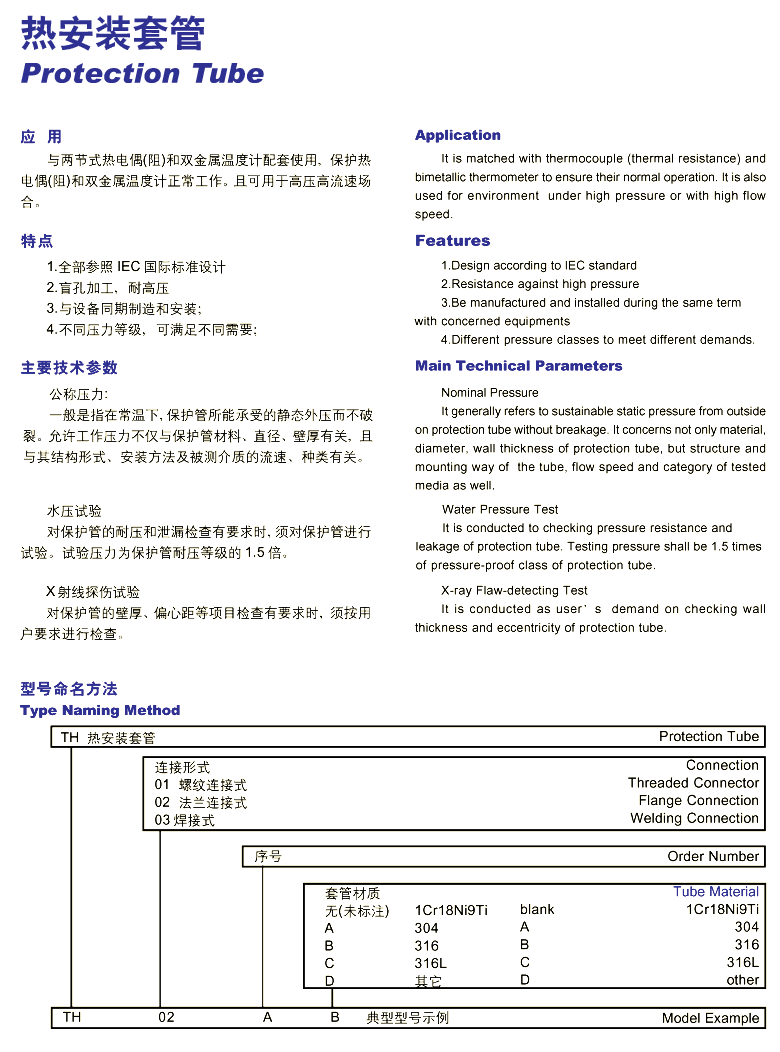

1、应用
与两节式热电偶/热电阻和双金属温度计配套使用，保护热电偶/热电阻和双金属温度计正常工作。且可用于高压高流速场合。
2、特点
全部参照 IEC 国际标准设计
盲孔加工，耐高压
与设备同期制造和安装
不同压力等级，可满足不同需要。
3、主要技术参数
公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料，直径，壁厚有关，且与其结构形式，安装方法及被测介质的流速，种类有关。
水压实验：对保护管的耐压和泄露检查有要求时，须对保护管进行试验。试验压力为保护管耐压等级的 15 倍。 X 射线探伤试验：对保护管的壁厚，偏心距等项目检查有要求时，须按用户要求进行检查。
4、型号命名方法：
|
T H 02 A B
|
|
热安装套管
|
连接形式
|
序 号
|
套管材质
|
|
01 螺纹连接式
02 法兰连接式
03 焊 接 式
|
A
|
无（未标注） 1Cr18Ni9Ti
A 304
B 316
C 316L
D 其它
|

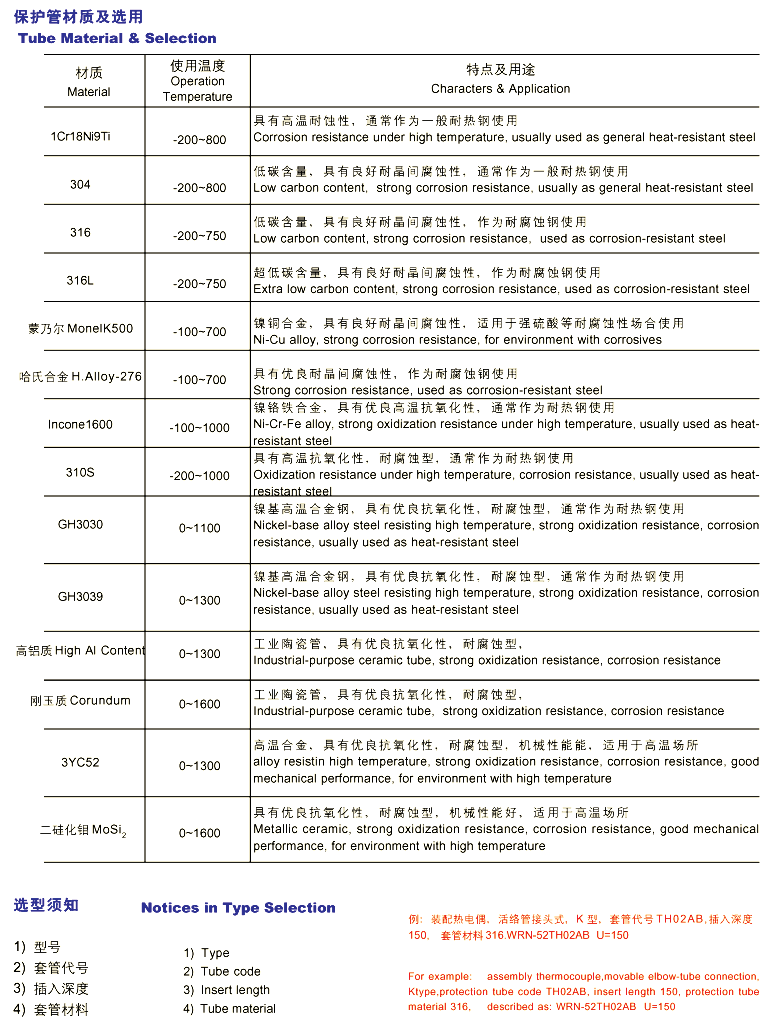

5、保护管材质及选用 (http://www.fx-sensor.com 010-51295202)
|
材 质
|
使 用 温 度℃
|
特 点 及 用 途
|
|
1Cr18Ni9Ti
|
-200 — 800
|
具有高温耐腐蚀，通常作为一般耐热钢使用
|
|
304
|
-200 — 800
|
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
|
|
316
|
-200 — 750
|
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
|
|
316L
|
-200 — 750
|
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
|
|
蒙乃尔 MonelK500
|
-100 — 700
|
镍铜合金，具有良好耐晶间腐蚀性，适用于强等腐蚀性场合
|
|
哈氏合金 H.Alloy-276
|
-100 — 700
|
具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
|
|
Incone1600
|
-100 — 1000
|
镍铬铁合金，具有优良高温抗氧化性，通常作为耐热钢使用
|
|
310S
|
-200 — 1000
|
具有高温抗氧化性，耐腐蚀性通常作为耐热钢使用
|
|
GH3030
|
0 — 1100
|
镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用
|
|
GH3039
|
0 — 1300
|
镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用
|
|
高铝质
|
0 — 1300
|
工业陶瓷管，具有优良抗氧化性，耐腐蚀性
|
|
钢玉管
|
0 — 1600
|
工业陶瓷管，具有优良抗氧化性，耐腐蚀性
|
|
3YC52
|
0 — 1300
|
高温合金，具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所
|
|
二硅化钼MoSi2
|
0 — 1600
|
具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所
|
6、选型须知(http://www.fx-sensor.com 010-51295202)
1）型号
2）套管代号
3）插入深度
4）套管材料
例：装配热电偶，活络管接头式， K 型，套管代号 TH02AB ，插入深度 150 ，套管材料 316 ： WRN-52TH02AB U=150
|
