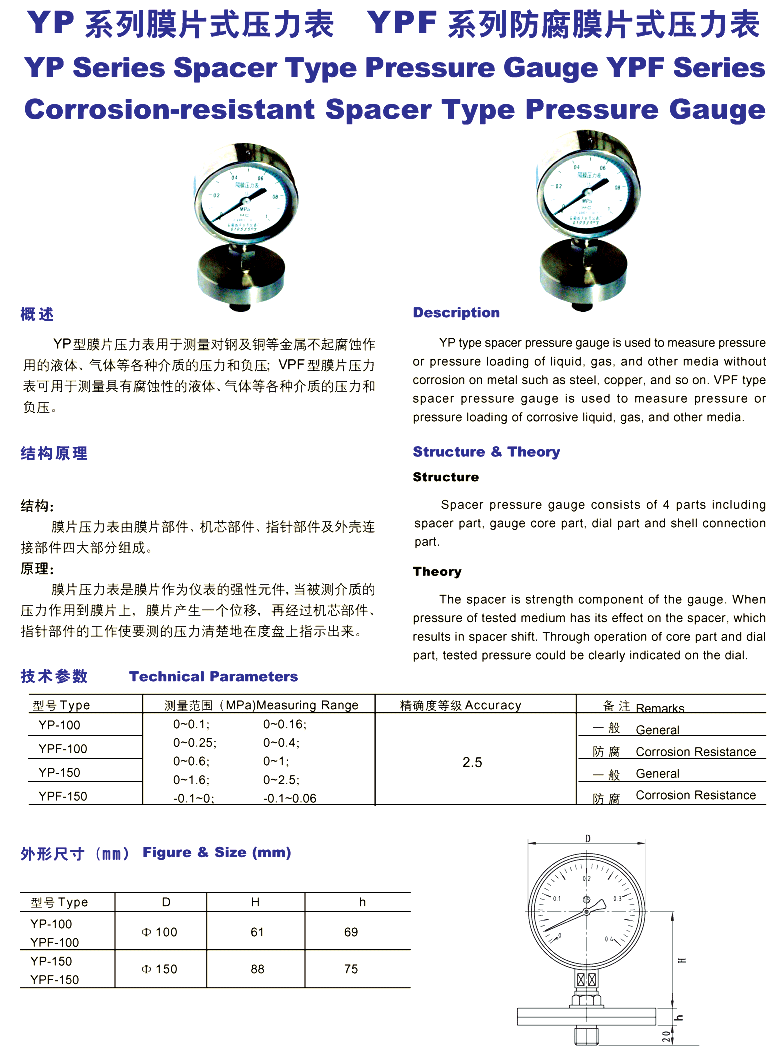

FPY-108 YPF系列防腐膜片式压力表


FPY-108 YPF系列防腐膜片式压力表

YPF膜片压力表
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。
◆结构原理
　仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。(http://www.fx-sensor.com 010-51295202)
　 仪表的作用原理是基于弹性元件(测量系统上膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
◆主要技术指示
精确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装。
外壳防护等级：IP64

◆标度范围、外形尺寸及重量 (http://www.fx-sensor.com 010-51295202)

型号

标度范围

承压部
寸D1

表壳
外径D

重量kg



YPF-100A

0～0.6、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5
-0.1～0.9、-0.1～1.5、-0.1～2.4MPa

φ85

φ100

1.6



YPF-100B
YPF-100B-F



φ115



YPF-150A

φ85

φ150

1.8



YPF-150B
YPF -150B-F



φ115



YPF-100B
YPF-100B-F

0～1.6、0～.5、0～4、0～6、0～10、
0～16、0～25、0～40*
-1.6～0、-2.5～0、-4～0、-6～0、-10～0
-16～0、-25～0、-40～0*
-0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、
-8～8、-12～12、-20～20*kPa

φ160

φ100

2.9



YPF-150B
YPF-150B-F

φ160

φ150

3.2
