FPC-11系列OEM硅压阻式压力芯体
概 述
FPC-11系列硅压阻式压力 了FPC-10的制造技术，为高压力应用场合而设计，外径小，使芯体在安装后所承受的力大大减小。
技术性能
电桥电阻 3KΩ～6KΩ
供电电源 恒流1.5mA、恒压10V
使用温度 -40℃～125℃
补偿范围 -10℃～70℃
壳体和膜片 不锈钢316L
精 度 0.25%FS(典型)
零 点 ±2mV
满 量 程 ≥100mV（1.5mA供电）
零点温漂 0.02%FS/℃
灵敏度温漂 0.02%FS/℃
绝 缘 100MΩ/250VDC
密 封 圈 丁晴或氟橡胶
长时间稳定性 0.2%FS/年
充 油 硅油、橄榄油、氟油
响应时间 ≤1ms（上升到90%FS）
振 动 20g/（20～5000Hz）
耐用性周期 >100×106 FS
量程选择
A 绝压（真空为零点） 单位：MPa
量 程 2.5 4 - - - -
过 载% 200 200 - - - -
S 密封式表压（校准大气压为零点） 单位：MPa
量 程 2.5 4 6 10 25 40 60 100 -
过 载% 200 200 200 200 150 150 150 150 -

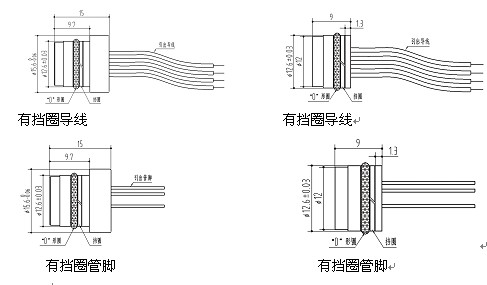

外形结构
(http://www.fx-sensor.com 010-51295202)
