FP-103卫生型（齐平膜）压力变送器是在FP-101和FP-102压力变送器原型基础上，加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式，特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量，也适用于卫生、医药场合的压力测量。

FP-103卫生型（齐平膜）压力变送器

FP-103卫生型（齐平膜）压力变送器是在FP-101和FP-102压力变送器原型基础上，加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式，特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量，也适用于卫生、医药场合的压力测量。

典型应用：

食品、饮料、医药卫生、造纸等卫生工业领域



技术性能：

l  清洁平面型隔离膜片，符合国际3A卫生标

l  量程：0-5KPa~35MPa

l  电源：15-36VDC

l  温度漂移:0.02%FS/°C

l  精度:0.25%

l  外壳防护:IP65

l  电气连接:电缆式\霍斯曼接头\2088壳体\防水盒式可选

l  温度：电子线路板工作在 -40～85℃；敏感元件工作在 -40～104℃；储存温度 -40～85℃；带数字显示 -25～65℃（正常运行）；-40～85℃（无损坏）；

l  相对湿度：0～95%

l  稳定性：最大量程范围的±0.25%/6个月

l  振动影响：在任意轴向上，频率为200Hz，误差为最大量程范围的±0.05%／g

l  负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。

l  安装位置影响：最大可产生不大于0.25kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。



产品选型

FP-103口口E口A口C口D口F口S口卫生型（齐平膜）压力变送器
FP-103	卫生型（齐平膜）压力变送器 (http://www.fx-sensor.com 010-51295202)
	口	量程（注明压力量程范围）
		G、表压    A、绝对压力   B、密封压力    C负压
		口	膜片材料 （常温型≤70℃，高温型≤200℃）
			K、扩散硅（默认）  T、陶瓷压阻   P、陶瓷电容
			E口	输出信号
				1、(0～5)VDC  2、二线制(4～20)mA(默认)  3、(0～10)mA  4、智能式4～20mADC二线制＋现场总线HART协议  5、用户约定
				A口	精度
					1、0.25    2、0.5
					C口	过程连接方式
						1、外螺纹M20×1.5   2、外螺纹G1/2    3、 M27×2（齐平膜标准接口)    4、卡箍连接（注明卡箍尺寸）    5、法兰     6、其它注明
						D口	显示方式
							1、无显示 （默认） 2、0～100%线性指示  3、LCD数字显示(液晶)  4、LCD数字0～100%显示（液晶）  5、LED数码管显示
							F口	防爆等级
								1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）
								S口	外形
									1、电缆式； 2、霍斯曼接口  3、2088外形  4、防水盒5、用户约定

说明：1）若测量压力有过载，请给出过载压力值。

2）被测介质温度持续高达130℃或低于－20℃，建议用温度隔离器或毛细管结构，以保证传感器不受损坏

法兰结构尺寸

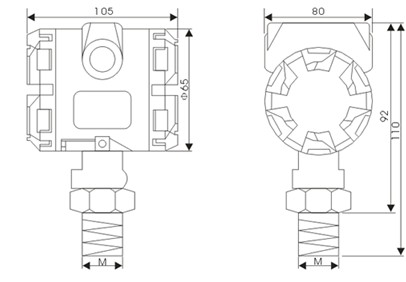

    外形结构（如下图）
