FL-901 系列线位移传感器，运用线性差动变压器（LVDT）原理，将直线移动的各种机械量转换成相应的电量(电压量、电流量)，用于位移的自动测量和自动控制，测量预先被变成位移的各种物理量，比加:伸缩、膨胀、差压、振动、应变、流量、厚度、重量等等。其特点是工作可靠、寿命长；线性度、重复性、一致性均好，灵敏度高、测量范围大，广泛应用于机械、电力、发电厂、航空航天、冶金、煤炭、石油、铁路、交通、轻工、纺织、建材、水利等行业的工矿企业、科研院所、大专院校、军工单位产品开发与应用的自动测量与自动控创。(http://www.fx-sensor.com 010-51295202)

FL-901 系列线位移传感器

特 点

  采用LVDT原理

  安装方便

  性能稳定，可靠性高

  质期：12个月

概 述

FL-901 系列线位移传感器，运用线性差动变压器（LVDT）原理，将直线移动的各种机械量转换成相应的电量(电压量、电流量)，用于位移的自动测量和自动控制，测量预先被变成位移的各种物理量，比加:伸缩、膨胀、差压、振动、应变、流量、厚度、重量等等。其特点是工作可靠、寿命长；线性度、重复性、一致性均好，灵敏度高、测量范围大，广泛应用于机械、电力、发电厂、航空航天、冶金、煤炭、石油、铁路、交通、轻工、纺织、建材、水利等行业的工矿企业、科研院所、大专院校、军工单位产品开发与应用的自动测量与自动控创。(http://www.fx-sensor.com 010-51295202)

技术性能

线性行程                 1～1500mm ；±0.5～±500mm

输  出                    2.5～50mV/V/mm，4～20mA，0～5V变送输出

精  度                    0.5％、0.3％、0.2％、0.1％

初级激励电压              5VrmS(3～8V)

激励电压频率             1KHz(1～5KHz)

动态频率                  0～200Hz(3db)

温度漂移                  零点 0.02％/℃、灵敏度0.03％/℃

工作温度                  －10℃～＋70℃

外形结构







外形结构

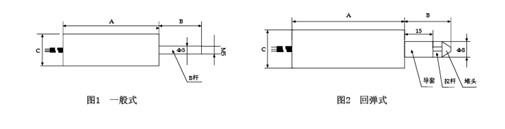

图1   一般式                                   图2   回弹式

FL-901型位移传感器规格型号和外形尺寸    单位:mm

型号FL-901-		1L	1D	5L	2.5D	10L	5D	15L	7.5D	20L	10D
线形行程		1	±1	5	±2.5	10	±5	15	±7.5	20	±10
结构尺寸	A	60		60		90		90		106
	B			26		23		23		25
	C	φ20		φ20		φ20		φ20		φ20
	D	φ5		φ5		φ5		φ5		φ5



型号FL-901-		30L	15D	50L	25D	100L	50D	150L	75D	200L	100D
线形行程		30	±15	50	±25	100	±50	150	±75	200	±100
结构尺寸	A	170		210		260		310		410
	B	88		110		135		155		191
	C	φ20		φ20		φ20		φ26		φ26
	D	φ5		φ5		φ5		φ5		φ5



型号FL-901-		300L	150D	400L	200D	500L	250D	600L	300D	700L	350D
线形行程		300	±150	400	±200	500	±250	600	±300	700	±350
结构尺寸	A	620		900		900		900		1000
	B	76		422		425.5		410		800
	C	φ26		φ26		φ26		φ26		φ26
	D	φ5		φ5		φ5		φ5		φ5



型号FL-901-		900L	450D	1500L
线形行程		900	±450	1500
结构尺寸	A	1200		1800
	B	1000		1600
	C	φ26		φ26
	D	φ5		φ5

(http://www.fx-sensor.com 010-51295202)

上述尺寸是基本尺寸，特殊规格、特殊尺寸可根据用户要求设计订做。
