FL-501超声波物（液）位计由超声波传感器及电子变送器单元构成。传感器安装于容器上部，在电子单元的控制下，传感器向被测物体发射一束超声波脉冲。声波被物体表面反射，并被传感器接收转换为电信号。从超声波发射到重新被接收，其时间与传感器至被测物体的距离成正比。电子单元检测该时间，并根据已知的声速计算出被测距离。通过CPU的运算就可得出物位值。超声波在气体中的传播速度受气体温度所影响，因此物位计工作时需要检测气体温度，对声速进行补偿，以保证测量精度。(http://www.fx-sensor.com 010-51295202)

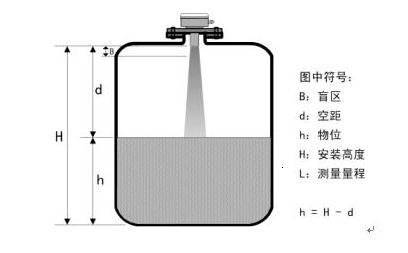

超声波物位计工作原理：
主要特点：
l 非接触测量，高性能、低成本、免维护、高精度、长寿命
l 智能信号处理技术，仪表适应各种工况条件
l 两线制、三线制、隔离四线制多种选择
l 24VDC、220VAC 供电可选
l 过压、过流、雷电保护
l 光电隔离4-20mA电流输出
l 多种通讯接口（可选）
l 故障报警输出电流22mA
l 大电流双继电器上下限报警输出
l LCD液晶或LED数码管显示窗，外形美观精致
l 防腐塑料外壳（IP67），耐酸碱，适应恶劣环境
l 灵活的支架、法兰、螺纹安装（可选）
l 低频声波能够测量粉末状料位、泡沫状液位
l 双通道多点物位、物位差测量
l 嵌入式一体型明渠液位、明渠流量测量
技术参数
l 测量原理：超声波测距技术，回波时间行程原理
l 量程范围：0-2、3、4、6、8、12、15、20、25、30、40米
l 盲区：0.25
l 测量精度：实际量程的0.2%（空气中）
l 显示分辨率：
l 显示形式：LCD或LED电流输出：4～20mA
l 输出负载：0～500Ω
l 输出分辨率：实际量程的0.03%
l 失效保护：电流输出22mA
l 继电器输出：上下限报警控制
l 继电器模式：常开或常闭 (http://www.fx-sensor.com 010-51295202)
l 继电器数量：2个（分体可选多个继电器）继电器规格：
l 温度范围:-45oC～95oC
l 温度补偿：智能测温自动补偿
l 压力范围：±0.2MP
l 输入电源：AC220V、DC24V（订货可选）
l 电源功耗：最大80mAV
l 声波束角：3o～8o（3db）
l 检测周期：1秒
l 外壳材料：ABS工程塑料、PVC、或铝壳
l 传感器材料：PVC/PPR/四氟（可选）
l 保护等级：IP67
l 安装方式：法兰、螺纹或支架
产品对应型号：
|
产品 |
型号 |
备注 |
|
|
经济型一体式超声波物位计 |
FL-8EY-05( |
具有2,3,4线制，标配24VDC电源，4-20MA输出，可选220VAC电源，不可带继电器，不可带485或232通讯。(如带继电器或通讯请选用增强型或分体式超声波物位计) (http://www.fx-sensor.com 010-51295202) |
|
|
|
FL-8EY-10( |
||
|
|
|||
|
产品 |
型号 |
1.普通探头安装尺寸标配是 M78*2（ |
|
|
增强型一体式超声波物位计 |
FL-8Y-05( |
||
|
|
FL-8Y-10( |
||
|
FL-8Y-15( |
|||
|
FL-8Y-20( |
|||
|
FL-8Y-30( |
|||
|
FL-8Y-40( |
|||
|
FL-8Y-50( |
|||
|
FL-8Y-60( |
|||
|
产品 |
型号 |
||
|
分体式超声波物位计 |
FL-8F-05( |
||
|
|
FL-8F-10( |
||
|
FL-8F-15( |
|||
|
FL-8F-20( |
|||
|
FL-8F-30( |
|||
|
FL-8F-40( |
|||
|
FL-8F-50( |
|||
|
FL-8F-60( |
|||
|
|
|||
|
分体式液位差计（双通道物位计） |
FL-CJ-05( |
||
|
|
FL-CJ-10( |
||
|
FL-CJ-15( |
|||
|
FL-CJ-20( |
|||
|
FL-CJ-30( |
|||
|
|
|||
|
一体式明渠流量计 |
FLQ-OCY |
1.适应巴歇尔槽，三角堰，矩形堰流量测量 |
|
|
|
|
||
|
|
|||
|
|
|||
|
|
|||
|
分体式明渠流量计 |
FLQ-OCF |
||
|
|
|
||
|
|
|||
|
|
|||
|
|
|||
过程连接：
FL-8系列超声波物位传感器安装可选螺纹、法兰、支架等多种方案
|
螺纹安装 |
法兰安装 |
支架安装 |
|
标准：G2＂ |
标准：国标法兰（可选） |
标准：根据现场工况条件选定材料安装 |
