量程范围(kg) ：500、1000、2000、2500、5000、10000 / 1.5--4klb、5--15klb 功能特点：传感器弹性体采用合金钢材质；可提供胶密封或焊接密封 ； 高精度，高可靠性。 应用范围： 广泛应用于电子台秤、汽车衡、地磅秤等各种称重测力设备。

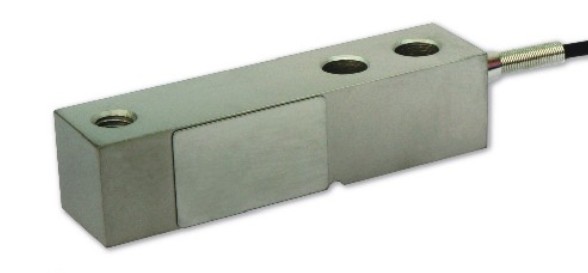

FW-803 剪切梁式称重传感器

量程范围(kg) ：500、1000、2000、2500、5000、10000 / 1.5--4klb、5--15klb

功能特点：传感器弹性体采用合金钢材质；可提供胶密封或焊接密封 ； 高精度，高可靠性。
应用范围： 广泛应用于电子台秤、汽车衡、地磅秤等各种称重测力设备。



技术指标明细:
精度等级 : C2 /  C3		灵敏度温度影响(%F.S/10℃): ±0.017 / ±0.011
综合误差(%F.S) : ±0.03 / ±0.02		零点温度影响(%F.S/10℃) : ±0.023 / ±0.015
灵敏度(mv/v) : 3.0±0.003		温度补偿范围(℃ ) : -10～+40
蠕变(%F.S/30min) : ±0.023 / ±0.016		使用温度影响(℃ ) : -20～+55
零点输出(%F.S) : ±1.0		激励电压（V） : 9～12（DC）
输入阻抗(Ω) : 350±3		安全过载范围 (%F.S) : 150
输入阻抗(Ω) : 350±3		极限过载范围 (%F.S) : 200
绝缘电阻(MΩ) : ≥5000(100VDC)		防护等级 : IP66

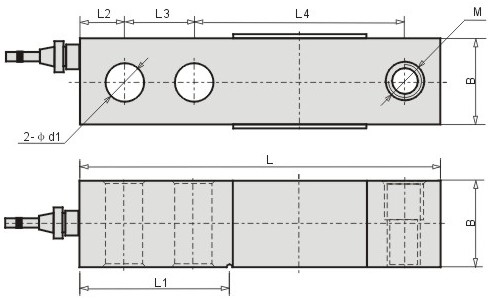

 安装尺寸规格图 (单位mm)：(http://www.fx-sensor.com  010-51295202)



 接线方式:

红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )

备注：采用四芯屏蔽电缆，标准线长为3米，如有特殊需要，可根据客户要求提供！



受力示意图: (http://www.fx-sensor.com  010-51295202)
