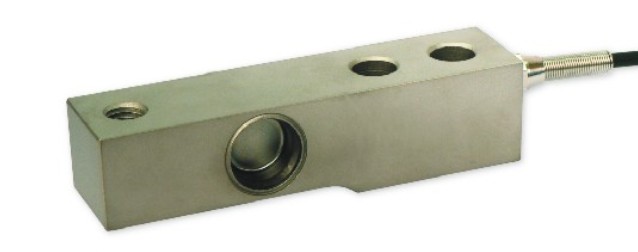

FW-802 剪切梁式称重传感器
量程范围(kg) ：500、1000、2000、2500、5000
功能特点：传感器弹性体采用合金钢材质；可提供焊接密封 ； 高精度，高可靠性。
应用范围： 广泛应用于电子台秤、汽车衡、地磅秤等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : C2 / C3 |
灵敏度温度影响(%F.S/10℃): ±0.017 / ±0.011 |
|
|
综合误差(%F.S) : ±0.03 / ±0.02 |
零点温度影响(%F.S/10℃) : ±0.029 / ±0.019 |
|
|
灵敏度(mv/v) : 3.0±0.003 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.023 / ±0.016 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±1.0 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 350±3 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 350±3 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP67 & IP68 |
|

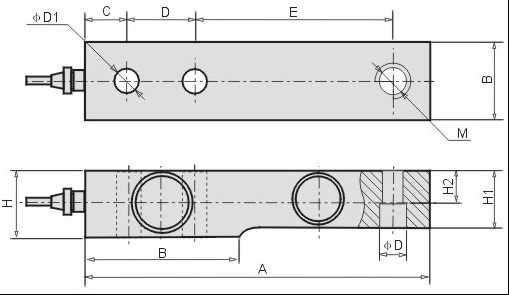

安装尺寸规格图 (单位mm)：(http://www.fx-sensor.com 010-51295202)
|
量程（kg） |
A |
B |
C |
D |
E |
d |
d1 |
H2 |
H1 |
H |
M |
|
500--1000 |
130 |
53.7 |
15.8 |
25.4 |
76.2 |
13.5 |
13.5 |
15.8 |
26 |
31.8 |
M12X1.75 |
|
1500--2000 |
130 |
53.7 |
15.8 |
25.4 |
76.2 |
13.5 |
13.5 |
15.8 |
28 |
31.8 |
M12X1.75 |
|
2500--5000 |
171 |
77.2 |
19 |
38.1 |
95.3 |
20.5 |
20.5 |
15.8 |
32 |
38.1 |
M20X2.5 |
接线方式:
红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )
备注：采用四芯屏蔽电缆，标准线长为3米，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
