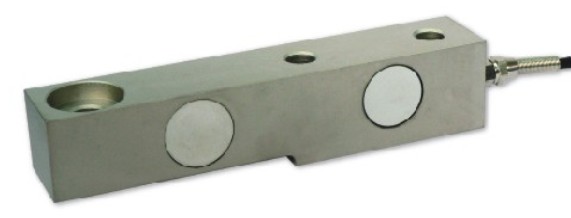

FW-801 剪切梁式称重传感器


FW-801 剪切梁式称重传感器

量程范围(kg) ：500、1000、2000、3000、5000、10000、20000

功能特点：传感器弹性体采用合金钢材质；可提供焊接密封 ； 高精度，高可靠性。
应用范围： 广泛应用于电子台秤、汽车衡、地磅秤等各种称重测力设备。



技术指标明细:

精度等级 : C2 /  C3



灵敏度温度影响(%F.S/10℃): ±0.017 / ±0.011

综合误差(%F.S) : ±0.03 / ±0.02



零点温度影响(%F.S/10℃) : ±0.029 / ±0.019

灵敏度(mv/v) : 3.0±0.003



温度补偿范围(℃ ) : -10～+40

蠕变(%F.S/30min) : ±0.023 / ±0.016



使用温度影响(℃ ) : -20～+55

零点输出(%F.S) : ±1.0



激励电压（V） : 9～12（DC）

输入阻抗(Ω) : 350±3



安全过载范围 (%F.S) : 150

输入阻抗(Ω) : 350±3



极限过载范围 (%F.S) : 200

绝缘电阻(MΩ) : ≥5000(100VDC)



防护等级 : IP66

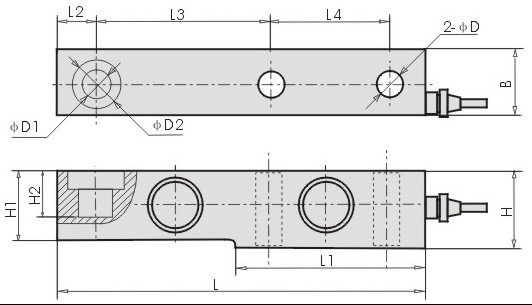

 安装尺寸规格图 (单位mm)：(http://www.fx-sensor.com  010-51295202)

量程（kg）

L

L1

L2

L3

L4

D

D1

D2

H

H1

H2

B

500--3000

203

95

22

98

64

13

16

32

43

37

30

37

5000

235

110

22

124

66

21

22

38

52

48

30

48

10000

279

133

32

140

82

28

32

48

67

60

20

60

20000

318

153

38

159

89

34

38

54

82

70

24

70



接线方式:

红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )

备注：采用四芯屏蔽电缆，标准线长为3米，如有特殊需要，可根据客户要求提供！

受力示意图: (http://www.fx-sensor.com  010-51295202)
