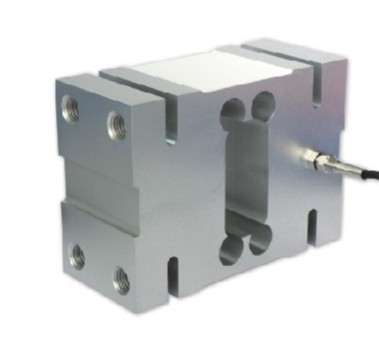

FW-632 平行梁式称重传感器
量程范围(kg) ：50、100、150、200、300、350、500、750、1000、2000、2500
功能特点：传感器弹性体采用铝合金材质；无色阳极化处理；胶密封 ；
应用范围：广泛用于电子计价秤、计重秤等小台面电子秤。
推荐台面尺寸：适用于单支或双支传感器结构的电子台秤。
|
技术指标明细: |
||
|
精度等级 : C2 |
灵敏度温度影响(%F.S/10℃): ±0.02 |
|
|
综合误差(%F.S) : ±0.02 |
零点温度影响(%F.S/10℃) : ±0.03 |
|
|
灵敏度(mv/v) : 2.0±0.1 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.02 |
使用温度影响(℃ ) : -20～+60 |
|
|
零点输出(%F.S) : ±1.0 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 405±10 |
安全过载范围 (%F.S) : 120 |
|
|
输入阻抗(Ω) : 350±3 |
极限过载范围 (%F.S) : 150 |
|
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP65 |
|

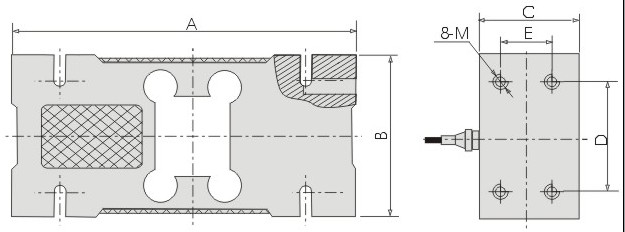

安装尺寸规格图 (单位mm)：(http://www.fx-sensor.com 010-51295202)
|
量程（kg） |
50～200 |
250～500 |
750～2500 |
|
推荐台面尺寸 |
600×600mm |
600×600mm |
1200×1200mm |
|
A |
146 |
156 |
176 |
|
B |
75 |
95 |
125 |
|
C |
44 |
60 |
76.2 |
|
D |
50 |
70 |
95 |
|
E |
24 |
36 |
46 |
|
M |
M12 |
M12 |
M16 |
接线方式:
红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )
备注：采用四芯屏蔽电缆，标准线长为3米，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
