量程范围(kg) ：5、10、20、50、60、75、100、120、150、200 功能特点：传感器弹性体采用铝合金材质；无色阳极化处理；胶密封 ； 应用范围：广泛用于电子计价秤、计重秤等小台面电子秤。 推荐台面尺寸：3500×400mm(http://www.fx-sensor.com 010-51295202)

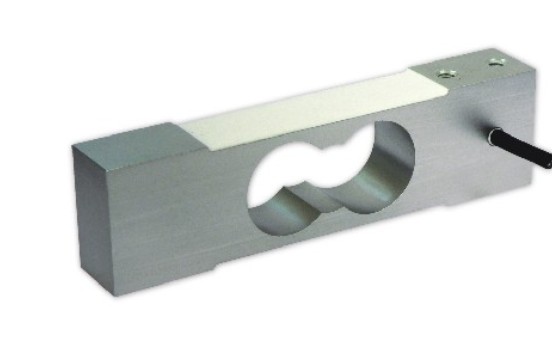

FW-623 平行梁式称重传感器

量程范围(kg) ：5、10、20、50、60、75、100、120、150、200

功能特点：传感器弹性体采用铝合金材质；无色阳极化处理；胶密封 ；
应用范围：广泛用于电子计价秤、计重秤等小台面电子秤。

推荐台面尺寸：3500×400mm(http://www.fx-sensor.com  010-51295202)



技术指标明细:
精度等级 : C2 /  C3		灵敏度温度影响(%F.S/10℃): ±0.02 / ±0.014
综合误差(%F.S) : ±0.02/ ±0.017		零点温度影响(%F.S/10℃) : ±0.03 / ±0.017
灵敏度(mv/v) :2.0±0.2		温度补偿范围(℃ ) : -10～+40
蠕变(%F.S/30min) : ±0.02 / ±0.017		使用温度影响(℃ ) : -20～+60
零点输出(%F.S) : ±1.0		激励电压（V） : 9～12（DC）
输入阻抗(Ω) : 405±10		安全过载范围 (%F.S) : 120
输入阻抗(Ω) : 350±3		极限过载范围 (%F.S) : 150
绝缘电阻(MΩ) : ≥5000(100VDC)		防护等级 : IP65

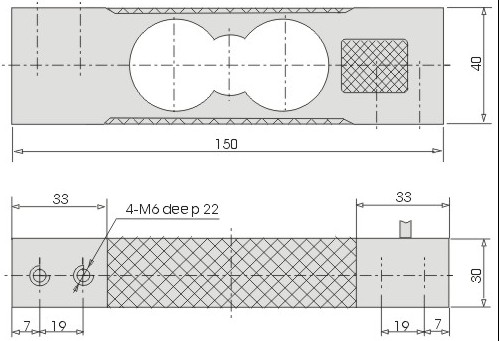

安装尺寸规格图 (单位mm)：(http://www.fx-sensor.com  010-51295202)



接线方式:

红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )

备注：采用四芯屏蔽电缆，标准线长为3米，如有特殊需要，可根据客户要求提供！

受力示意图: (http://www.fx-sensor.com  010-51295202)
