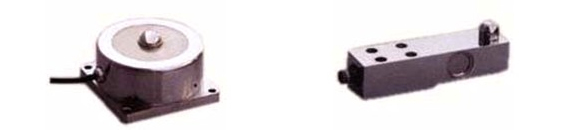

FW-501 悬臂梁式称重传感器
概述
FW-501 悬臂梁式称重传感器采用全密封全补偿的箔式应变片或半导体应变片，利用专用设备将应变片粘贴在应变梁的应力集中点上，经高温处理，使之与应变梁较好地粘合在一起，具有高稳定性及输出。除传统板环、荷重、悬臂梁等称重传感器外，还可根据用户的特殊需要进行设计生产。
FW-501 悬臂梁式称重传感器具有多种规格和多个量程，广泛应用于水泥、煤炭、船舶、工程、机械等行业的测试及控制系统。
特点
√ 采用箔式或半导体应变计制作
√ 结构紧凑，不需安装其他配件
√ 抗过载能力达到150%FS以上
√ 高稳定性，高精度，输出信号大
√ 保质期：12个月
技术性能
恒压供电：推荐10V（最大15VDC）
桥路阻抗：120Ω、350Ω、650Ω
桥路形式：惠斯通全桥
材 质：铬钢或铝合金
绝缘电阻：
防护等级：IP65
量程范围：0～5kg～50T
输出信号：2mV,0～5VDC或4～20mA
非线性：±0.05%FS
重复性：±0.05%FS
滞 后：±0.05%FS
零点输出：5%FS(http://www.fx-sensor.com 010-51295202)
灵敏度输出：大于1.5mV/V，20mV/V
灵敏度温度漂移：0.003±%FS
工作温度范围：
过载能力：150%FS
长期稳定性：≤0.3%FS/年

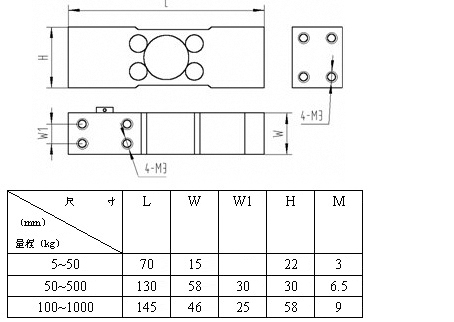

外形结构
|
尺寸（mm） 量程（kg） |
L |
W |
W1 |
H |
M |
|
5~50 |
70 |
15 |
|
22 |
3 |
|
50~500 |
130 |
58 |
30 |
30 |
6.5 |
|
100~1000 |
145 |
46 |
25 |
58 |
9 |

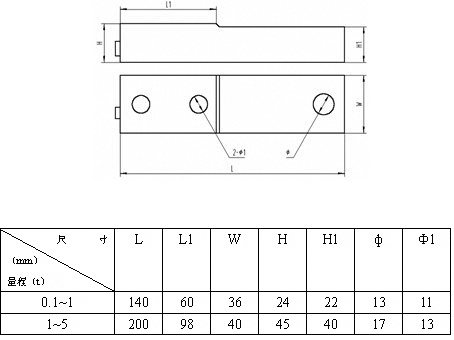

2 悬臂梁式
|
尺寸（mm） 量程（t） |
L |
L1 |
W |
H |
H1 |
ф |
Ф1 |
|
0.1~1 |
140 |
60 |
36 |
24 |
22 |
13 |
11 |
|
1~5 |
200 |
98 |
40 |
45 |
40 |
17 |
13 |

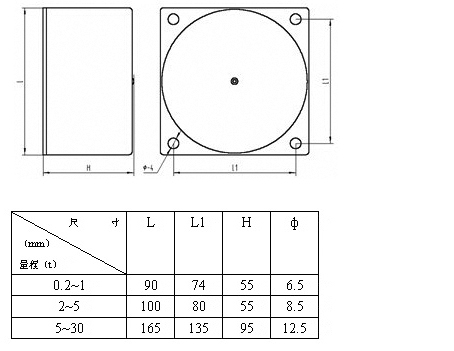

3 轮辐式
|
尺寸（mm） 量程（t） |
L |
L1 |
H |
ф |
|
0.2~1 |
90 |
74 |
55 |
6.5 |
|
2~5 |
100 |
80 |
55 |
8.5 |
|
5~30 |
165 |
135 |
95 |
12.5 |

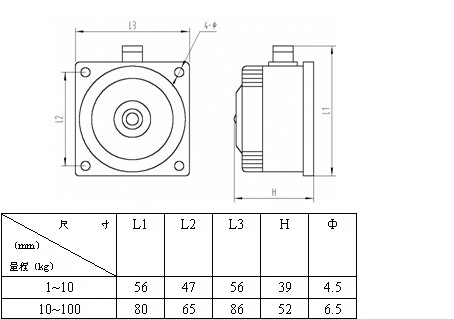

4 S梁式
|
尺寸（mm） 量程（kg） |
L1 |
L2 |
L3 |
H |
Ф |
|
1~10 |
56 |
47 |
56 |
39 |
4.5 |
|
10~100 |
80 |
65 |
86 |
52 |
6.5 |
