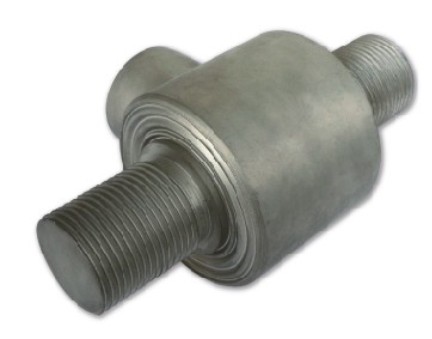

FW-403 柱式称重传感器
量程范围(t) ：10～100
功能特点：传感器弹性体采用合金钢或不锈钢材质；激光焊接密封，表面镀镍 ；拉压双向承载，适用于多种工作环境。高精度，高可靠性。(http://www.fx-sensor.com 010-51295202)
应用范围： 广泛应用于电子汽车衡、轨道衡、地磅秤等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : C2 / C3 |
灵敏度温度影响(%F.S/10℃): ±0.017 / ±0.011 |
|
|
综合误差(%F.S) : ±0.03 / ±0.02 |
零点温度影响(%F.S/10℃) : ±0.029 / ±0.019 |
|
|
灵敏度(mv/v) : 1.5±0.002 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.023 / ±0.016 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±1.0 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 700±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 700±5 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP67 & IP68 |
|

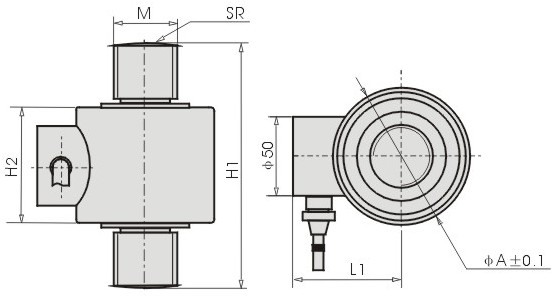

安装尺寸规格图 (单位mm)：(http://www.fx-sensor.com 010-51295202)
|
量程（t） |
H1 |
H2 |
φA |
L |
M |
SR |
|
10--20 |
180 |
64.9 |
73 |
99.7 |
M36X3 |
200 |
|
25--30 |
200 |
70 |
88.9 |
115.6 |
M42X3 |
250 |
|
40--60 |
250 |
96.9 |
105 |
138.3 |
M56X4 |
300 |
|
100 |
350 |
126.1 |
152.4 |
183.9 |
M76X4 |
400 |
接线方式:
红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )
备注：采用四芯屏蔽电缆，标准线长为5米，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
