量程范围(t) ：10～50 功能特点：传感器弹性体采用合金钢或不锈钢材质；激光焊接密封，表面镀镍 ；拉压双向承载，适用于多种工作环境。高精度，高可靠性。(http://www.fx-sensor.com 010-51295202) 应用范围： 广泛应用于电子汽车衡、地磅秤等各种称重测力设备。

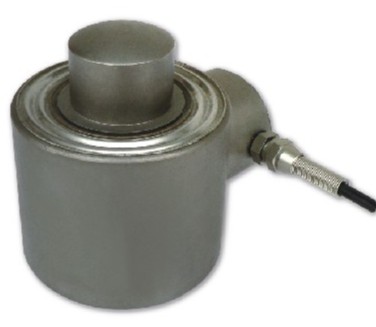

FW-402 柱式称重传感器

量程范围(t) ：10～50

功能特点：传感器弹性体采用合金钢或不锈钢材质；激光焊接密封，表面镀镍 ；拉压双向承载，适用于多种工作环境。高精度，高可靠性。(http://www.fx-sensor.com  010-51295202)
应用范围： 广泛应用于电子汽车衡、地磅秤等各种称重测力设备。





技术指标明细:
精度等级 : C3		灵敏度温度影响(%F.S/10℃): ±0.011
综合误差(%F.S) : ±0.02		零点温度影响(%F.S/10℃) : ±0.019
灵敏度(mv/v) : 1.5±0.002		温度补偿范围(℃ ) : -10～+40
蠕变(%F.S/30min) : ±0.016		使用温度影响(℃ ) : -20～+55
零点输出(%F.S) : ±1.0		激励电压（V） : 9～12（DC）
输入阻抗(Ω) : 700±5		安全过载范围 (%F.S) : 150
输入阻抗(Ω) : 700±3		极限过载范围 (%F.S) : 200
绝缘电阻(MΩ) : ≥5000(100VDC)		防护等级 : IP67 / IP68

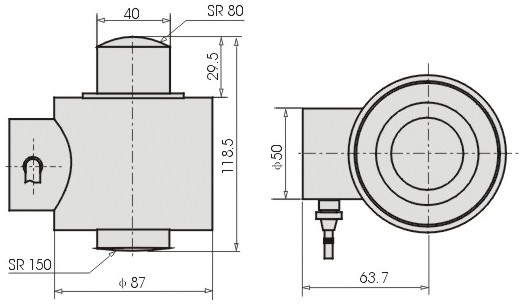

 安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com  010-51295202)

接线方式:

红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )

备注：采用四芯屏蔽电缆，标准线长为5米，如有特殊需要，可根据客户要求提供！

受力示意图: (http://www.fx-sensor.com  010-51295202)
