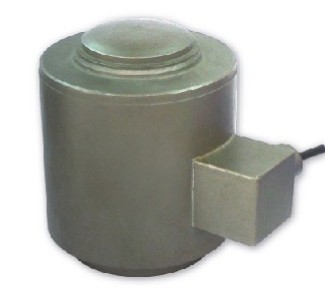

FW-401 多柱式称重传感器


FW-401 多柱式称重传感器

功能特点：传感器弹性体采用合金钢材质；可提供焊接密封 ； 高精度，高可靠性。
应用范围： 广泛应用于电子台秤、汽车衡、地磅秤等各种称重测力设备。





常规传感器技术指标明细:

量程（t）：10、25、40、60、100

精度等级 : C3



灵敏度温度影响(%F.S/10℃): ±0.017

综合误差(%F.S) : ±0.02



零点温度影响(%F.S/10℃) : ±0.023

灵敏度(mv/v) : 2.0±0.003



温度补偿范围(℃ ) : -10～+40

蠕变(%F.S/30min) : ±0.024



使用温度影响(℃ ) : -20～+55

零点输出(%F.S) : ±1.0



激励电压（V） : 9～12（DC）

输入阻抗(Ω) : 350±5



安全过载范围 (%F.S) : 150

输入阻抗(Ω) : 350±3



极限过载范围 (%F.S) : 200

绝缘电阻(MΩ) : ≥5000(100VDC)



防护等级 : IP67 / IP68



数字传感器技术指标明细:

量程（t）：10、25、40、60、100

精度等级 : C3



数字模块分辨数(码) : 1,000,000

综合误差(%F.S) : ±0.02



通讯波特率（BPS） : 9600

额定输出(counts) : 1,000,000



通讯接口（cable） : RS 485/4

蠕变(%F.S/30min) : ±0.02



数据刷新频率（s） : 10～80

灵敏度温度影响(%F.S/10℃): ±0.011



最大检定分度值（n max） : 5000

零点温度影响(%F.S/10℃) : ±0.019



最大传输距离（m） : 1200

温度补偿范围(℃ ) : -10～+40



总线地址数（max） : 32

使用温度影响(℃ ) : -20～+55



安全过载范围 (%F.S) : 150

激励电压（V） : 5.5～12（DC）



防护等级 : IP67 / IP68

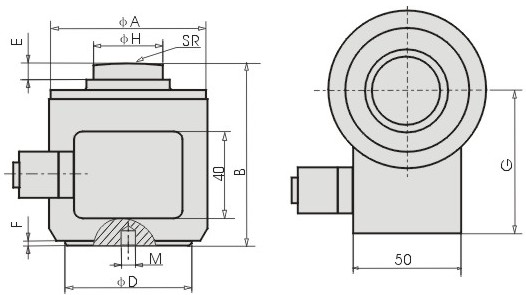

 安装尺寸规格图 (单位mm)：(http://www.fx-sensor.com  010-51295202)

(量程）t

A

B

C

D

E

F

G

H

M

SR

10, 25

73

82.5

12

58

6.5

1.8

64

31.8

M12X1.75

152

40, 60

105

127

34

82.5

8.0

11

87

57.7

M20X2.5

152

100

152.4

184.2

72.3

123.8

23.6

21.8

108.2

79.2

M20X2.5

432

 常规传感器接线方式:

红线: 输入 ( ＋ ) 111 白线: 输出 ( － )
黑线: 输入 ( － ) 111 绿线: 输入 ( ＋ )
备注：采用四芯屏蔽电缆，标准线长为3米，如有特殊需要，可根据客户要求提供！

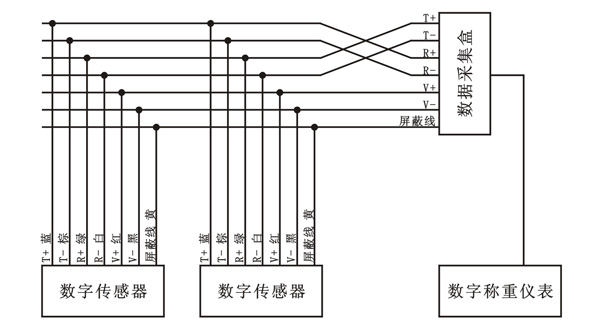

数字传感器接线方式: (http://www.fx-sensor.com  010-51295202)

受力示意图: (http://www.fx-sensor.com  010-51295202)



功能特点：传感器弹性体采用合金钢材质；可提供焊接密封 ； 高精度，高可靠性。 应用范围： 广泛应用于电子台秤、汽车衡、地磅秤等各种称重测力设备。
