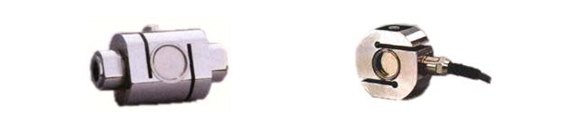

FW-330 S型应变式拉压力传感器

概述

FW-330 S型应变式拉压力传感器采用全密封、全补偿的箔式应变片或半导体应变片，通过专用设备将应变片粘贴在应变梁的应力集中点上，经高温处理，使之与应变梁较好的粘合在一起，具有高稳定性及较高的输出，除传统盲孔，柱式和S型拉压传感器外，还可根据用户的特殊需要进行设计生产。

 FW-330 S型应变式拉压力传感器具有多种规格和多个量程，广泛应用于水泥，煤炭，船舶，工程，机械等行业的测试及控制系统。(http://www.fx-sensor.com  010-51295202)

特点

√ 采用箔式或半导体应变计制做

√ 抗偏载能力强

√ 抗过载能力大于150%FS

√ 结构紧凑

√ 高稳定性，高精度，输出信号大

√ 质保期：12个月

技术性能

恒压供电：推荐10VDC，最大15VDC

桥路阻抗：120Ω、350Ω、650Ω

桥路形式：惠斯通全桥

材    质：铬钢或铝合金

绝缘电阻：大于100MΩ/100VDC

防护等级：IP65

量程范围：0～50N…500KN

综合精度：0.05%（典型）

不重复性：0.05%FS

滞    后：0.05%FS

零点输出：5%FS

灵敏度输出：大于1.5mV/V，20mV/V

工作温度范围：-20℃～80℃

零点温度漂移：0.005%FS/℃

灵敏度温度漂移：0.005%FS/℃

过载能力：150%FS



外形结构

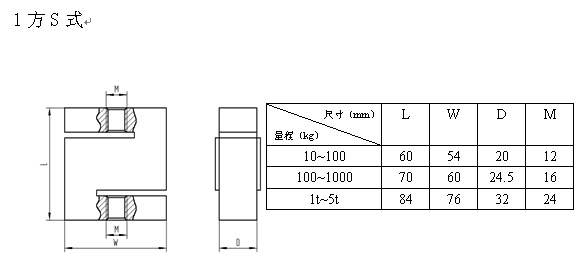

1方S式



尺寸（mm） 量程（kg）	L	W	D	M
10~100	60	54	20	12
100~1000	70	60	24.5	16
1t~5t	84	76	32	24

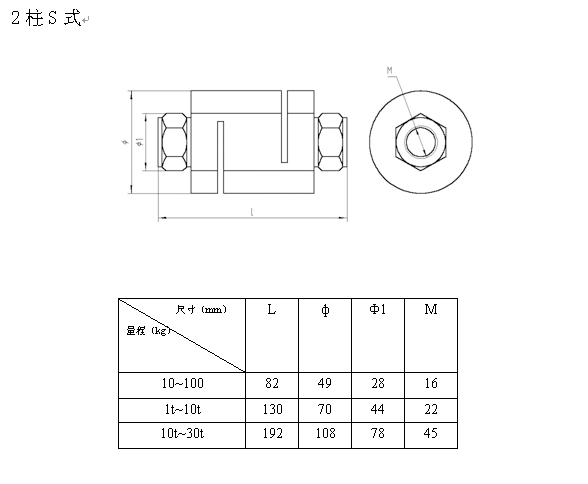

2柱S式(http://www.fx-sensor.com  010-51295202)











尺寸（mm） 量程（kg）	L	ф	Ф1	M
10~100	82	49	28	16
1t~10t	130	70	44	22
10t~30t	192	108	78	45
