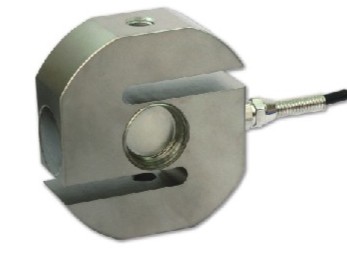

FW-303 S型称重传感器
量程范围 ：0.5 、1t、2t、3t、4t、5t
功能特点：传感器弹性体采用合金钢或者不锈钢材质；胶密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66。
应用范围： 广泛应用于电子吊钩秤、料斗秤、工艺秤、检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : C2 |
灵敏度温度影响(%F.S/10℃): ±0.017 |
|
|
综合误差(%F.S) : ±0.03 |
零点温度影响(%F.S/10℃) : ±0.023 |
|
|
灵敏度(mv/v) : 2.0±0.004 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.03 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±1.0 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 350±5 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 350±3 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP66 |
|

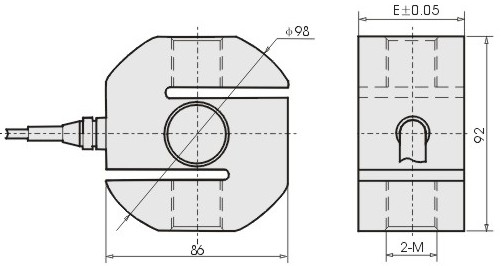

安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
量程（t） |
d |
M |
|
0.5--1 |
32 |
M12X1.75 |
|
2--3 |
32 |
M20X2.5 |
|
4 |
36 |
M20X2.5 |
|
5 |
50 |
M24X3 |
接线方式:
红线: 输入 ( ＋ ) 111 绿线: 输出 ( ＋ )
黑线: 输入 ( － ) 111 白线: 输出 ( － )
备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
