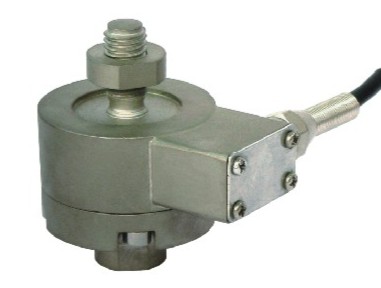

FW-208 轮辐式称重传感器
量程范围 ：1t、2t、5t、10t、20t
功能特点：传感器弹性体采用合金钢或者不锈钢材质；激光焊接密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66。(http://www.fx-sensor.com 010-51295202)
应用范围： 广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
|
技术指标明细: |
||
|
精度等级 : G2 |
灵敏度温度影响(%F.S/10℃): ±0.05 |
|
|
综合误差(%F.S) : ±0.2 |
零点温度影响(%F.S/10℃) : ±0.05 |
|
|
灵敏度(mv/v) : 2.0±0.04 |
温度补偿范围(℃ ) : -10～+40 |
|
|
蠕变(%F.S/30min) : ±0.02 |
使用温度影响(℃ ) : -20～+55 |
|
|
零点输出(%F.S) : ±1.0 |
激励电压（V） : 9～12（DC） |
|
|
输入阻抗(Ω) : 700±10 |
安全过载范围 (%F.S) : 150 |
|
|
输入阻抗(Ω) : 700±5 |
极限过载范围 (%F.S) : 200 |
|
|
绝缘电阻(MΩ) : ≥5000(100VDC) |
防护等级 : IP68 |
|

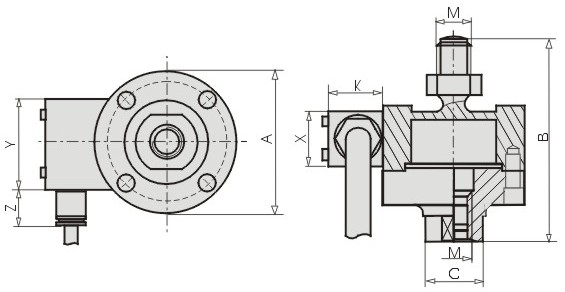

安装尺寸规格图 (单位mm)： (http://www.fx-sensor.com 010-51295202)
|
t |
φA |
B |
φC |
D |
φG |
K |
M |
60 |
20 |
Y |
Z |
|
0.05--1 |
50 |
72 |
21 |
47 |
42 |
22 |
M12 |
60 |
20 |
32 |
25 |
|
2 |
90 |
112 |
33 |
72 |
70 |
25 |
M20X1.5 |
100 |
26 |
36 |
34 |
|
5 |
100 |
141 |
40 |
86 |
78 |
25 |
M24X2 |
100 |
26 |
36 |
34 |
|
10 |
135 |
197 |
68 |
122 |
105 |
26 |
M39X2 |
160 |
26 |
36 |
34 |
|
20 |
135 |
232 |
82 |
142 |
125 |
26.5 |
M48X2 |
160 |
26 |
36 |
34 |
接线方式:
红线: 输入 ( ＋) 111 绿线: 输出 ( ＋)
黑线: 输入 ( －) 111 白线: 输出 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求提供！
受力示意图: (http://www.fx-sensor.com 010-51295202)
