产品特点： FI-900LCD系列智能流量积算(分析)仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。(http://www.fx-sensor.com 010-51295202)

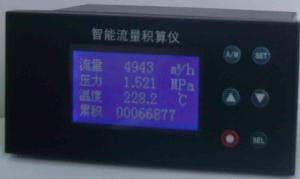

FI-900LCD 系列智能流量积算仪





二、功能特点

       全范围自动温度、压力补偿运算，补偿方式任意设定

      线性积算、开方积算任意设定

       瞬时流量、累积流量、温度、压力多种参数显示

       小信号切除功能，切除范围0-5%可选

       累积流量值可通过面板按键清零，清零操作可锁

       掉电保护功能，累积流量值掉电保持时间大于10年，所有设定值掉电后永久保持

      先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便

       支持多机通讯，通讯波特率300～9600bps仪表内部参数自由设定

       可直接配接串行微型打印机

三、主要技术指标

         流量输入信号：电压：0～5V、1～5V    电流：4～20mA、0～20mA或0～10mA

        压力补偿信号：电压：0～5V、1～5V    电流：4～20mA、0～20mA或0～10mA

         温度输入信号：热电阻Pt100、CU50 热电偶K、S、T、E

电压：0～5V、1～5V 电流：4～20mA、0～20mA或0～10mA

         脉冲量流量输入：波形：矩形、正弦或三角波、 幅度：大于4V(或根据用户要求任定)

           频率范围：0～10KHZ

         基本误差：0.5％FS或 0.2％FS±1个字

         分 辨 力：1/20000、14位A/D转换器

        显示方式：宽屏液晶显示画面

        采样周期：0.5S(http://www.fx-sensor.com  010-51295202)

         报警输出：瞬时流量、累积流量、温度、压力二限报警，继电器输出触点容量 AC220V/3A

         变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.2％FS

         通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem

         波特率——300～9600bps可自由设定；也可接微型打印机。

         馈电输出：DC24V/30mA(或根据用户要求配备)

         电    源：开关电源 85～265VAC   功耗4W以下

        使用环境：环境温度：0～50℃

         相对湿度：<85%RH

         外型尺寸：160mm×80mm×125 mm

        开孔尺寸：152mm×76mm





四、型号说明



型              谱										说    明
FI-900LCD	(http://www.fx-sensor.com  010-51295202)									智能流量积算仪(液晶显示)
外形尺寸	A									横式160×80×125mm
报警输出		B1								瞬时流量上限报警
		B2								瞬时流量下限报警
		B3								瞬时流量上下限报警
		B4								累积流量上限报警
		B5								累积流量下限报警
		B6								累积流量上下限报警
变送输出			X1							4-20mA输出
			X2							0-10mA输出
			X3							1-5V输出
			X4							0-5V输出
通讯输出				P						微型打印机
				R						串行通讯RS232
				S						串行通讯RS485
变送器供电电源				V12						带DC12V馈电输出
				V24						带DC24V馈电输出
供电电源										220VAC供电
						W				DC24V供电
流量输入信号							L1			4-20mA、0-10mA、0-20 mA
							L2			1-5V、0-5V
							L3			脉冲频率： 0-10KHZ
温度输入信号								W1		4-20mA、0-10mA、0-20mA
								W2		1-5V、0-5V
								W3		热电阻：Pt100
								W4		热电偶：K、T、E
压力输入信号									Y1	4-20mA、0-10mA、0-20mA
									Y2	1-5V、0-5V
