RWG-110□S模拟热电偶输入温度变送器一入一出

特性

• 热电偶温度隔离变送。
• 输出直流电流或电压信号。
• 单通道，一入一出。
• 输入－输出－电源之间隔离。
• 输出信号零点和满度可调整。
• 带有工作电源指示灯。
• 模块化拔插式结构，可带电拔插。
• 标准的35mmDIN导轨卡式安装。

概述(http://www.fx-sensor.com  010-51295202)

• 接收来自于现场的热电偶信号或其它毫伏信号，经过隔离,转换为固定量程的标准直流信号输出。
• 这是单通道的热电偶温度变送器。一路输入，一路输出。该温度变送器采用独立的直流电源供电方式，供电电源-输入-输出之间隔离。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。(http://www.fx-sensor.com  010-51295202)
• 可以与单元组合仪表及DCS、PLC等系统配合使用。

技术参数(http://www.fx-sensor.com  010-51295202)

• 供电电源
  供电电压范围：20~30VDC
  额定供电电压：24VDC
  电流消耗：<38mA（24VDC供电,20mA输出时）
  电源指示：通电时，LED电源指示灯亮
• 输入(http://www.fx-sensor.com  010-51295202)
  输入热电偶类型：E、K、S、B、R、T、N、W、J等各型热电偶
  可选毫伏信号输入：－5～+60mV范围
  最小毫伏量程：5mV
• 输出
  输出电流：4～20mA；其它指定电流
  输出电压：1～5V；其它指定电压(http://www.fx-sensor.com  010-51295202)
  负载：电流4~20mA输出时,≤350Ω(出厂默认),另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可选;
  电压1~5V输出时,≥10KΩ
  输出纹波：<10mVp-p
• 综合通用参数
  标准精度：±0.2%
  冷端补偿误差:±1℃
  (冷端补尝电阻已安装在温度变送器内部)
  温度漂移：±0.015%/℃
  响应时间：<10ms
  补偿温度稳定时间：<1min
  零点调整范围：-2~+2%（通过零点旋钮调整）
  满度调整范围：98~102%（通过满度旋钮调整）
  隔离能力：输入-输出-电源之间1.5KV,1min,50Hz
  绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  储存环境温度：-40～＋80℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：厚25×高80×长80（mm）
  整机重量：约85g

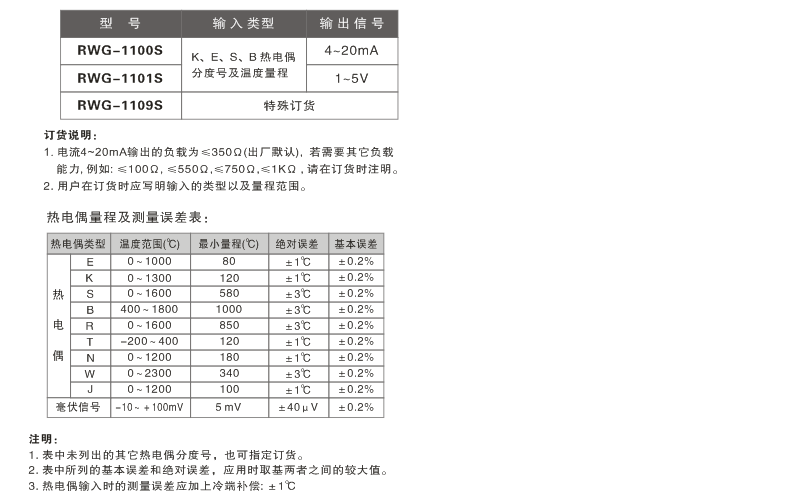

选型、订货代码(http://www.fx-sensor.com  010-51295202)

端子接线图(http://www.fx-sensor.com  010-51295202)
