RJG-110□S交流信号输入隔离变送器一入一出

特性

• 单通道，一入一出。
• 交流信号隔离变送。
• 输出直流电流或电压信号。
• 输出信号零点和满度可调整。
• 输入－输出－电源之间隔离。
• 模块化拔插式结构，可带电拔插。
• 标准的35mmDIN导轨卡式安装。

概述(http://www.fx-sensor.com  010-51295202)

• 用于测量工频交流信号，经隔离滤波处理，转换成所需的直流信号输出。广泛应用于工业自动化控制、电气传动、电机伺服系统、电力系统等工业技术领域。
• 采用独立的直流电源供电方式，供电电源-输入-输出之间隔离。设置有工作电源指示灯，通电或仪表工作时，电源灯亮。设置有输出信号零点和满度调节电位器，方便用户对该仪表进行检测和校准。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。(http://www.fx-sensor.com  010-51295202)
• 可以与单元组合仪表及DCS、PLC等系统配合使用。

技术参数

• 供电电源
  供电电压范围：20~30VDC
  额定供电电压：24VDC
  电流消耗：24V供电，20mA输出时,≤30mA
  电源指示：通电时，LED电源指示灯亮
• 输入
  交流电流:0~1AAC；0~2AAC等交流电流信号
  交流电压:0~100mVAC;其它交流毫伏信号
  0~100VAC；0~220VAC等交流电压信号
  交流频率：50Hz±5H
  (注:订货时请注明具体的输入信号)
• 输出
  输出电流：4～20mA
  输出电压：1～5V(http://www.fx-sensor.com  010-51295202)
  负载：电流4~20mA输出时,≤350Ω(出厂默认),另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可选;
  电压1~5V输出时,≥10KΩ
  输出纹波：<10mVp-p
• 综合通用参数
  标准精度：±0.3%
  温度漂移：±0.015%/℃
  响应时间：<0.5s
  隔离能力：输入-输出-电源之间1.5KV,1min,50Hz
  绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  储存环境温度：-40～＋80℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：W25×H80×D80（mm）
  整机重量：约85g

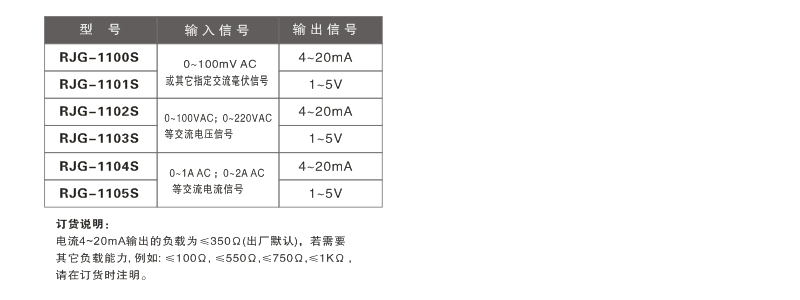

选型、订货代码(http://www.fx-sensor.com  010-51295202)

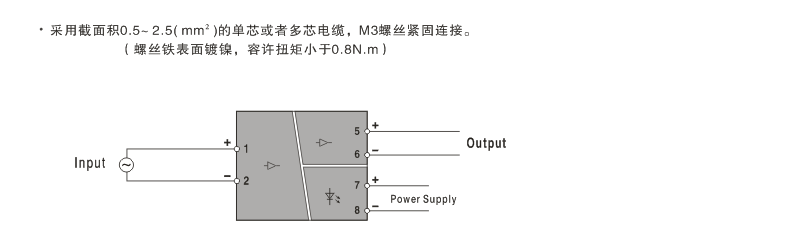

端子接线图(http://www.fx-sensor.com  010-51295202)
