RPG-13□□S隔离配电器一入一出

特性

• 用于给现场变送器配电。
• 4~20mA输入,隔离输出4~20mA或1~5V。
• 单通道，一入一出。
• 输入－输出－电源之间隔离。
• 带有工作电源指示灯。
• 模块化拔插式结构，可带电拔插。
• 标准的35mmDIN导轨卡式安装。



概述(http://www.fx-sensor.com  010-51295202)

• 用于向现场的变送器提供配电电压，并检测来自变送器的4~20mA电流信号，经过隔离、干扰抑制等处理后，输出直流电流4~20mA或直流电压信号1～5V。
  该隔离配电器也可以用于隔离传输现场设备的直流电流源4~20mA信号，作为典型的直流电流信号隔离器应用。(http://www.fx-sensor.com  010-51295202)
• 单通道。一路输入,一路输出。采用独立的直流电源供电方式，供电电源-输入-输出之间隔离。
• 仪表主机与底座为拔插式结构，接线端子布置在底座上，接线采用M3螺丝紧固,标准的35mmDIN导轨卡式安装。(http://www.fx-sensor.com  010-51295202)
• 可以与单元组合仪表及DCS、PLC等系统配合使用。

技术参数

• 供电电源(http://www.fx-sensor.com  010-51295202)
  供电电压范围：20~30VDC
  额定供电电压：24VDC
  电流消耗：<65mA（24VDC供电,20mA输出时）
  电源指示：通电时，LED电源指示灯亮
• 输入
  输入信号：4～20mA
  输入阻抗：24Ω
  给变送器的配电：20mA时,≥16V(出厂默认),
  若需要更大配电(如≥22V),订货时注明
  最大输入电流：约22mA
• 输出(http://www.fx-sensor.com  010-51295202)
  两路通道隔离输出
  输出电流：4～20mA；其它指定电流
  输出电压：1～5V；其它指定电压(http://www.fx-sensor.com  010-51295202)
  负载：电流4~20mA输出时,≤350Ω(出厂默认),另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可选;
  电压1~5V输出时,≥10KΩ
  输出纹波：<10mVp-p
• 综合通用参数
  标准精度：±0.1%
  温度漂移：±0.015%/℃
  响应时间：<0.5s（10~90％）
  稳定时间：≤3s(http://www.fx-sensor.com  010-51295202)
  隔离能力：输入-输出-电源之间1.5KV,1min,50Hz
  绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
  工作环境温度：-20～＋60℃
  储存环境温度：-40～＋80℃
  环境湿度范围：5~95%（无冷疑）
  外形尺寸：厚25×高80×长80（mm）
  整机重量：约85g

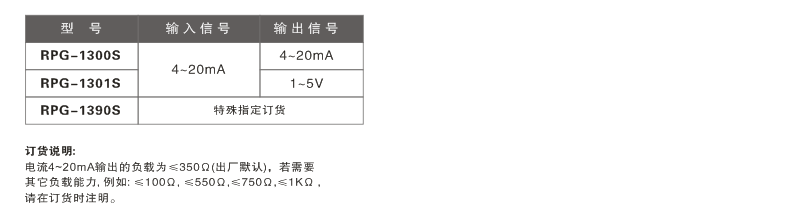

选型、订货代码(http://www.fx-sensor.com  010-51295202)

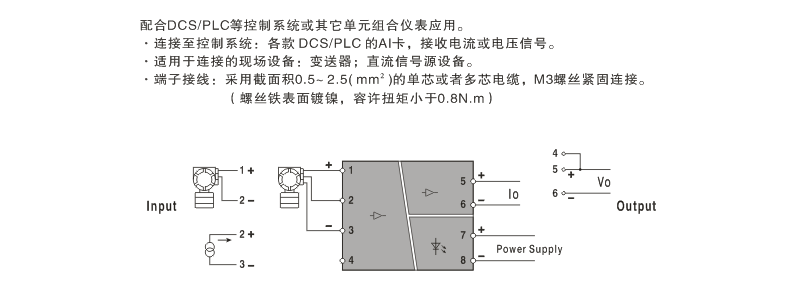

端子接线图(http://www.fx-sensor.com  010-51295202)
