FH-1001湿敏电阻型温湿度测量模块

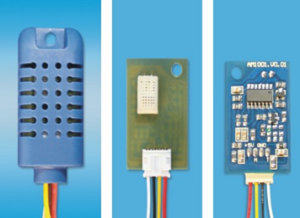

                   FH-1001(带外壳)           FH-1001(不带外壳)

1、 适用范围

电子、制药、粮食、仓储、烟草、纺织、气象等行业。

2、 形状

3、 电气参数

（1）供电电压（Vin）：                   DC5V ±5%

   （2）消耗电流：                         约2mA（MAX 5mA）

   （3）使用温度范围：                     0～60℃

   （4）使用湿度范围：                     95%RH以下（非凝露）

   （5）湿度检测范围：                     20～95%RH

   （6）保存温度范围：                     0～60℃

   （7）保存湿度范围：                     95%RH以下（非凝露）

   （8）湿度检测精度：                      ±5%RH（条件:at25℃)

   （9）标准湿度输出电压：

                                             （条件:at25℃,Vin=5.0V）

                                              输出阻抗：20kΩ以下

                                              标准特性图在4页图4所示

   （10）温度检出特性：                       ±5%

                                              R（25℃）=10KΩ ±5%

                                              标准数据表4页表2所示

   （11）温度依存性（参考）：                  ±5%RH（Vin=5.00V DC,40-80%RH

                                              25℃为基准,0-50℃范围）

   （12）电压依存性（参考）：                  ±5%RH（at25℃，40-80%RH

DC5V基准,4.75-5.25V范围）

4、 标准检测条件

大气中、温度25℃、供给电压5.0V DC作为基准。

特性测定，测定前先把温湿度模块放入25℃/0%RH的干燥空气中放置30分钟，湿度发生装置发生湿度60%RH，放入温湿度模块15分钟后测出电压值。

         《测定装置》

                                  分流式湿度发生装置：FHR-1型

                   测定用表         ：露点仪

5、稳定性试验

注1）规格值以60%RH湿度变化量为基准。

注2）各试验完毕后，湿度模块在常温常湿的正常空气中放置24小时后、测定出其湿度变化量。

5、 使用注意事项

（1）          避免结露情况下使用。

（2）          模块没有电极保护，接线时请注意。

（3）          推荐保存条件

                               温度范围          10℃~40℃

                               湿度范围          60%RH以下

图1.外形图.

表1.电气连接.

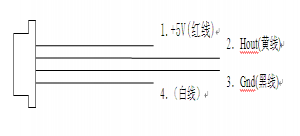

图3.电气连接线.

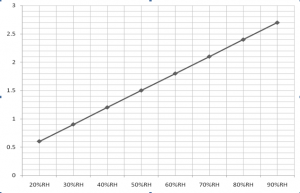

图4. 标准电压特性图

输出电压 0.6-2.85V  DC

表2.热敏电阻标准数据表（25℃，10KΩ,B:3435）

FH-1001湿敏电阻型温湿度测量模块

                   FH-1001(带外壳)           FH-1001(不带外壳)

1、 适用范围

电子、制药、粮食、仓储、烟草、纺织、气象等行业。

2、 形状

3、 电气参数

（1）供电电压（Vin）：                   DC5V ±5%

   （2）消耗电流：                         约2mA（MAX 5mA）

   （3）使用温度范围：                     0～60℃

   （4）使用湿度范围：                     95%RH以下（非凝露）

   （5）湿度检测范围：                     20～95%RH

   （6）保存温度范围：                     0～60℃

   （7）保存湿度范围：                     95%RH以下（非凝露）

   （8）湿度检测精度：                      ±5%RH（条件:at25℃)

   （9）标准湿度输出电压：

                                             （条件:at25℃,Vin=5.0V）

                                              输出阻抗：20kΩ以下

                                              标准特性图在4页图4所示

   （10）温度检出特性：                       ±5%

                                              R（25℃）=10KΩ ±5%

                                              标准数据表4页表2所示

   （11）温度依存性（参考）：                  ±5%RH（Vin=5.00V DC,40-80%RH

                                              25℃为基准,0-50℃范围）

   （12）电压依存性（参考）：                  ±5%RH（at25℃，40-80%RH

DC5V基准,4.75-5.25V范围）

4、 标准检测条件

大气中、温度25℃、供给电压5.0V DC作为基准。

特性测定，测定前先把温湿度模块放入25℃/0%RH的干燥空气中放置30分钟，湿度发生装置发生湿度60%RH，放入温湿度模块15分钟后测出电压值。

         《测定装置》

                                  分流式湿度发生装置：FHR-1型

                   测定用表         ：露点仪

5、稳定性试验

注1）规格值以60%RH湿度变化量为基准。

注2）各试验完毕后，湿度模块在常温常湿的正常空气中放置24小时后、测定出其湿度变化量。

5、 使用注意事项

（1）          避免结露情况下使用。

（2）          模块没有电极保护，接线时请注意。

（3）          推荐保存条件

                               温度范围          10℃~40℃

                               湿度范围          60%RH以下

图1.外形图.

表1.电气连接.

图3.电气连接线.

图4. 标准电压特性图

输出电压 0.6-2.85V  DC

表2.热敏电阻标准数据表（25℃，10KΩ,B:3435）

FH-1001湿敏电阻型温湿度测量模块

                   FH-1001(带外壳)           FH-1001(不带外壳)

1、 适用范围

电子、制药、粮食、仓储、烟草、纺织、气象等行业。

2、 形状

3、 电气参数

（1）供电电压（Vin）：                   DC5V ±5%

   （2）消耗电流：                         约2mA（MAX 5mA）

   （3）使用温度范围：                     0～60℃

   （4）使用湿度范围：                     95%RH以下（非凝露）

   （5）湿度检测范围：                     20～95%RH

   （6）保存温度范围：                     0～60℃

   （7）保存湿度范围：                     95%RH以下（非凝露）

   （8）湿度检测精度：                      ±5%RH（条件:at25℃)

   （9）标准湿度输出电压：

                                             （条件:at25℃,Vin=5.0V）

                                              输出阻抗：20kΩ以下

                                              标准特性图在4页图4所示

   （10）温度检出特性：                       ±5%

                                              R（25℃）=10KΩ ±5%

                                              标准数据表4页表2所示

   （11）温度依存性（参考）：                  ±5%RH（Vin=5.00V DC,40-80%RH

                                              25℃为基准,0-50℃范围）

   （12）电压依存性（参考）：                  ±5%RH（at25℃，40-80%RH

DC5V基准,4.75-5.25V范围）

4、 标准检测条件

大气中、温度25℃、供给电压5.0V DC作为基准。

特性测定，测定前先把温湿度模块放入25℃/0%RH的干燥空气中放置30分钟，湿度发生装置发生湿度60%RH，放入温湿度模块15分钟后测出电压值。

         《测定装置》

                                  分流式湿度发生装置：FHR-1型

                   测定用表         ：露点仪

5、稳定性试验

注1）规格值以60%RH湿度变化量为基准。

注2）各试验完毕后，湿度模块在常温常湿的正常空气中放置24小时后、测定出其湿度变化量。
