产品——介绍

FL-907微型铰接系列直线位移传感器，有效行程25mm～300mm，两端均有2mm缓冲行程，精度0.25%～0.08%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长。密封等级最高为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小，本体无法固定，运动有摆动的场合，无需对中；允许极限运动速度：垂直安装时为5m/s，水平安装时为2m/s。(http://www.fx-sensor.com 010-51295202)

FL-907微型铰接系列直线位移传感器

FL-907微型铰接系列直线位移传感器，有效行程25mm～300mm，两端均有2mm缓冲行程，精度0.25%～0.08%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长。密封等级最高为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小，本体无法固定，运动有摆动的场合，无需对中；允许极限运动速度：垂直安装时为5m/s，水平安装时为2m/s。(http://www.fx-sensor.com 010-51295202)

FL-907微型铰接系列直线位移传感器参数表(http://www.fx-sensor.com 010-51295202)

公称行程规格	mm	25		50		75		100	125		150		175	200	225	250	275	300
电阻行程(A.E)	mm	25.5		50.5		75.5		101	126		151		176.5	201.5	226.5	252	277	302
机械行程(M.T)	mm	30.5		55.5		80.5		106	131		156		181.5	206.5	231.5	257	282	307
相对线性精度(FS)	±%	0.3				0.1			0.08					0.05
电阻值±10%	KΩ	5
解析度/分辨率	模拟	Infinite无限解析
重复性精度	mm	0.01
最大工作速度	m/s	5
建议输出环电流	μA	1
使用温度环境	℃	-40℃ ～ +120℃
输出信号类型	Vdc	0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载
尺寸A	mm	95.5	120.5		145.5		171		196	221		246.5		271.5	296.5	322	347	372
重量(不含配件)	g	52	61		70		79		88	97		107		117	127	137	147	157

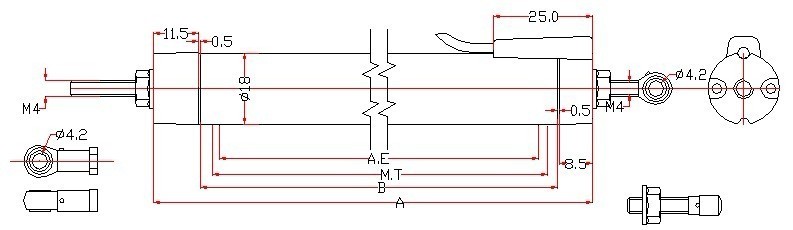

外型图

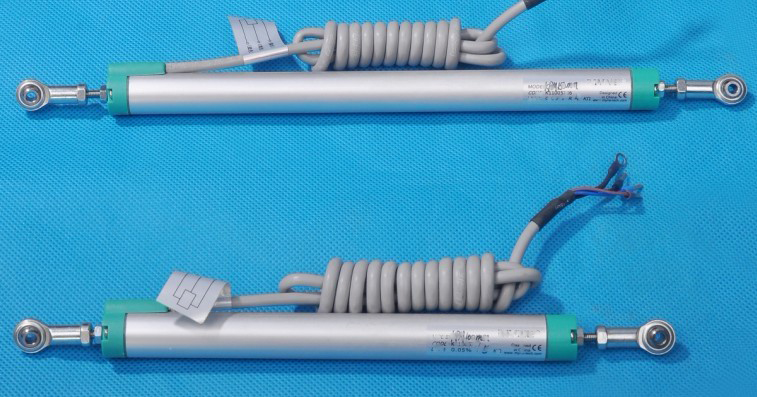

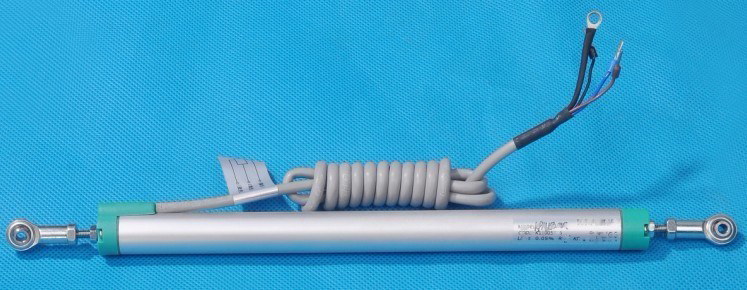

外观图
