产品——介绍

打印: 说明书下载

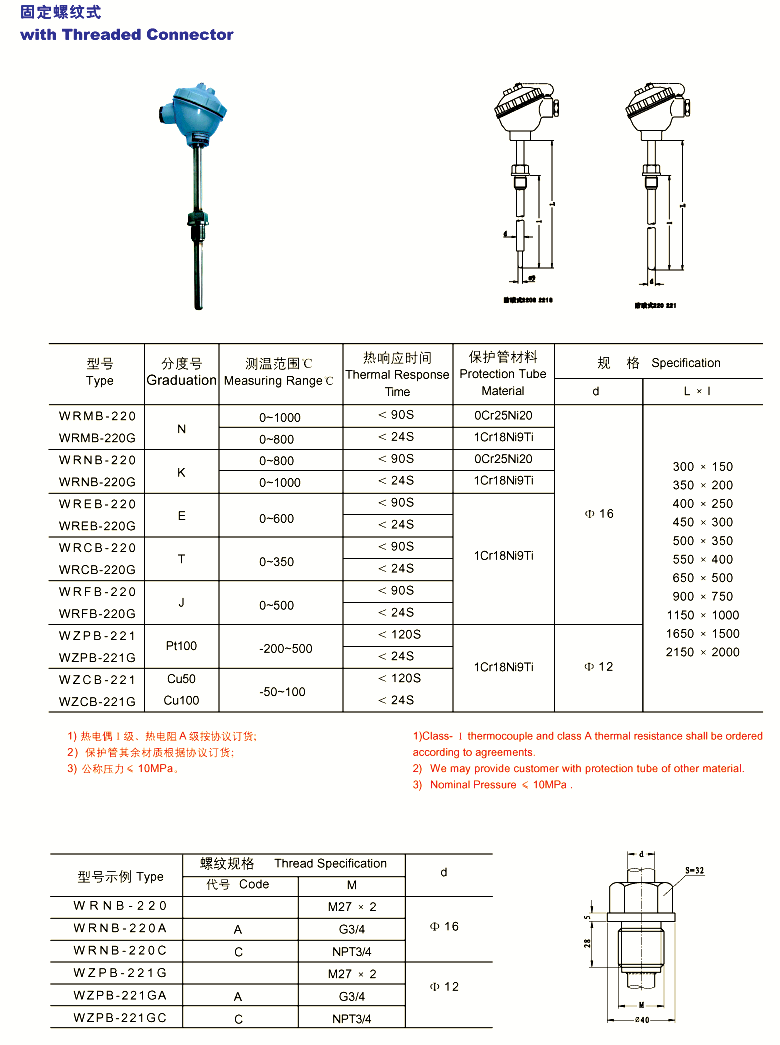

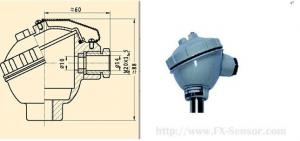

FTT-102 一体化固定螺纹式热电偶（阻）

一体化热电偶主要包括：

无固定装置一体化热电偶
固定螺纹式一体化热电偶
活动法兰式一体化热电偶
固定法兰式一体化热电偶
固定螺纹锥式一体化热电偶
活络管接头式一体化热电偶
直形管接头式一体化热电偶
固定螺纹管接头式一体化热电偶
活动螺纹管接头式一体化热电偶

二、产品特点：
一体化热电偶为二线制输出4~20mA，抗干扰能力强；节省补偿导线及安装温度变送器费用；测量范围大；冷端温度自动补偿，非线性校正电路。

三、工作原理：
一体化热电偶(http://www.fx-sensor.com 010-51295202)
在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4~20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。

四、产品执行标准：
IEC584 IEC751 JB/T7391-1994

五、一体化热电偶产品特性

     输出信号：4~20mA，负载电阻250 1/2、传输导线电阻100 1/2
     输出方法：二线制
     允差等级：0.10.20.5
     供电电源：24V.DC±10%
     防护等级：IP65
     绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50 1/2
    热响应时间：当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示，当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响应时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。
     基本误差：仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。

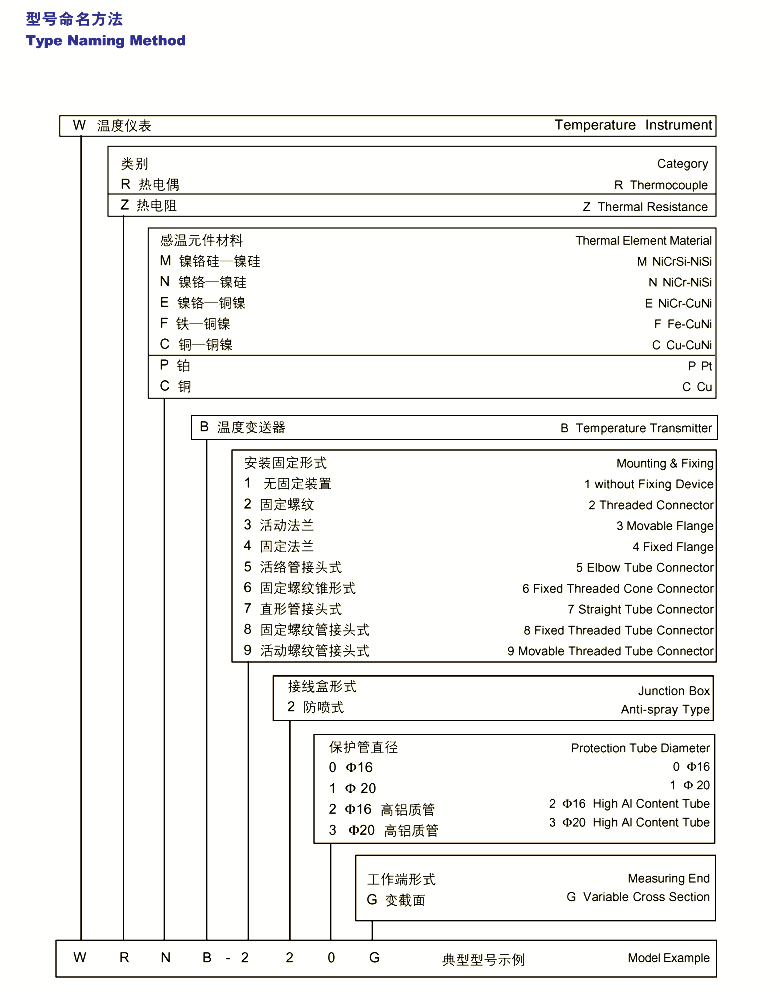

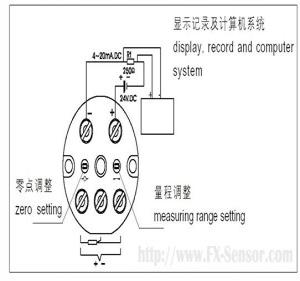

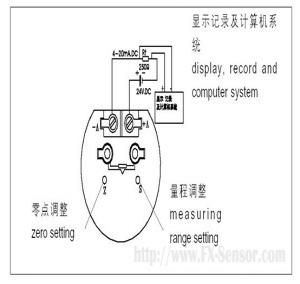

一体化热电偶/热电阻接线方式：如下图(http://www.fx-sensor.com 010-51295202)

一体化热电阻测量范围及温差：

型号	分度号	测量范围℃	精度等级	允差值
WZPB	Pt100	-200℃—+500℃	A级	±(0.15+0.002\|t\|)
WZPB	Pt100	-200℃—+500℃	B级	±(0.30+0.005\|t\|)
WZCB	Cu50 Cu100	-50℃—+100℃	-	±(0.30+0.005\|t\|)

一体化热电偶测量范围及温差：(http://www.fx-sensor.com 010-51295202)

型号	分度号	允差等级
		Ⅰ		Ⅱ
		允差值	测量范围℃	允差值	测量范围℃
WRNB	K	±1.5℃	-40~+375	±2.5℃	-40~+333
WRNB	K	±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMB	N	±1.5℃	-40~+375	±2.5℃	-40~+333
WRMB	N	±0.004ltl	375~1000	±0.0075ltl	333~1200
WREB	E	±1.5℃	-40~+375	±2.5℃	-40~+333
WREB	E	±0.004ltl	375~800	±0.004ltl	333~900
WRFB	J	±1.5℃	-40~+375	±2.5℃	-40~+333
WRFB	J	±0.004ltl	375~750	±0.004ltl	333~750
WRCB	T	±0.5℃	-40~+125	±1℃	-40~+133
WRCB	T	±0.004ltl	125~350	±0.0075ltl	133~350
