FL-932磁感应油缸系列位移传感器
FL-932磁感应油缸系列位移传感器，有效行程50mm～2000mm（最大可以达到5000mm以上），可以适用于油缸位移运动的测量。结构简单、原理先进、抗干扰能力强，允许运动速度2m/s。有电阻型、电压型、电流型（3线和2线）、脉冲型4种输出。本安防爆认证。耐压等级15MPa,35MPa。
FL-932磁感应系列参数表（表一）(http://www.fx-sensor.com 010-51295202)
|
公称行程规格 |
mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
|
电阻行程(A.E) |
mm |
75.5 |
101 |
126 |
151 |
176.5 |
201.5 |
226.5 |
252 |
277 |
302 |
327.5 |
352.5 |
|
机械行程(M.T) |
mm |
82.5 |
108 |
133 |
158 |
183.5 |
208.5 |
233.5 |
259 |
284 |
309 |
334.5 |
359.5 |
|
相对线性精度(FS) |
±% |
0.15 |
0.08 |
0.05 |
|||||||||
|
电阻值±10% |
KΩ |
5 |
|||||||||||
|
解析度/分辨率 |
模拟 |
Infinite无限解析 |
|||||||||||
|
迟滞 |
ms |
0.05 |
|||||||||||
|
重复性精度 |
mm |
0.05 |
|||||||||||
|
最大工作速度 |
m/s |
2 |
|||||||||||
|
建议输出环电流 |
μA |
10 |
|||||||||||
|
使用温度环境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||
|
防爆特性 |
|
2线制电流本安防爆 |
|||||||||||
|
液体压力 |
|
35MP以下 |
|||||||||||
|
防护等级 |
|
最高可达IP68 |
|||||||||||
|
输出信号类型 |
Vdc |
0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 |
|||||||||||
|
重量(不含配件) |
g |
148 |
160 |
190 |
210 |
230 |
252 |
272 |
292 |
312 |
334 |
3565 |
378 |
FL-932磁感应系列参数表（表二）(http://www.fx-sensor.com 010-51295202)
|
公称行程规格 |
mm |
375 |
400 |
425 |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
电阻行程(A.E) |
mm |
377.5 |
403 |
428 |
453 |
478.5 |
503.5 |
553.5 |
604 |
654 |
704.5 |
754.5 |
805 |
|
机械行程(M.T) |
mm |
384.5 |
410 |
435 |
460 |
485.5 |
510.5 |
560.5 |
611 |
661 |
711.5 |
761.5 |
812 |
|
相对线性精度(FS) |
±% |
0.05 |
0.04 |
||||||||||
|
电阻值±10% |
KΩ |
5 |
10 |
||||||||||
|
解析度/分辨率 |
模拟 |
Infinite无限解析 |
|||||||||||
|
重复性精度 |
mm |
0.05 |
|||||||||||
|
迟滞 |
ms |
0.05 |
|||||||||||
|
最大工作速度 |
m/s |
2 |
|||||||||||
|
建议输出环电流 |
μA |
10 |
|||||||||||
|
使用温度环境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||
|
防爆特性 |
|
2线制电流本安防爆 |
|||||||||||
|
液体压力 |
|
35MP以下 |
|||||||||||
|
防护等级 |
|
最高可达IP68 |
|||||||||||
|
输出信号类型 |
Vdc |
0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 |
|||||||||||
|
重量(不含配件) |
g |
399 |
418 |
426 |
447 |
469 |
502 |
526 |
548 |
578.5 |
610 |
630 |
646 |
FL-932磁感应系列参数表（表三）(http://www.fx-sensor.com 010-51295202)
|
公称行程规格 |
mm |
850 |
900 |
950 |
1000 |
1150 |
1250 |
1350 |
1500 |
1600 |
1800 |
2000 |
2250 |
2500 |
|||||||||||
|
电阻行程(A.E) |
mm |
855 |
905.5 |
955.5 |
1006 |
1158 |
1259 |
1360 |
1511 |
1612 |
1813 |
2013 |
2264 |
2514 |
|||||||||||
|
机械行程(M.T) |
mm |
862 |
912.5 |
962.5 |
1013 |
1165 |
1266 |
1367 |
1518 |
1619 |
1820 |
2020 |
2271 |
2521 |
|||||||||||
|
相对线性精度(FS) |
±% |
0.04 |
|||||||||||||||||||||||
|
电阻值±10% |
KΩ |
10 |
20 |
||||||||||||||||||||||
|
解析度/分辨率 |
模拟 |
Infinite无限解析 |
|||||||||||||||||||||||
|
mm |
0.05 |
||||||||||||||||||||||||
|
迟滞 |
ms |
0.05 |
|||||||||||||||||||||||
|
最大工作速度 |
m/s |
2 |
|||||||||||||||||||||||
|
建议输出环电流 |
μA |
10 |
|||||||||||||||||||||||
|
使用温度环境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||||||||||||||
|
防爆特性 |
|
2线制电流本安防爆 |
|||||||||||||||||||||||
|
|
35MP以下 |
||||||||||||||||||||||||
|
防护等级 |
|
最高可达IP68 |
|||||||||||||||||||||||
|
输出信号类型 |
Vdc |
0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 |
|||||||||||||||||||||||
|
重量(不含配件) |
g |
668.5 |
691 |
713.5 |
736 |
759 |
782.5 |
806.5 |
831 |
856 |
882 |
908 |
935 |
||||||||||||

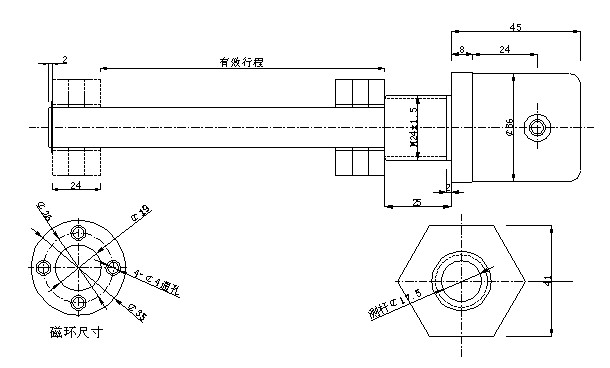

附1：安装尺寸图(http://www.fx-sensor.com 010-51295202)

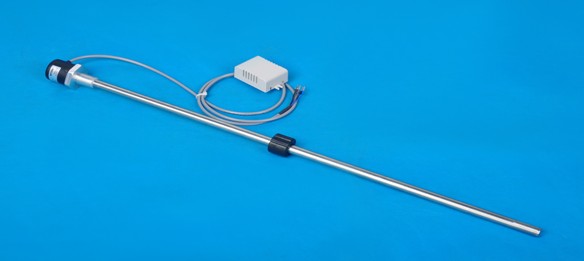

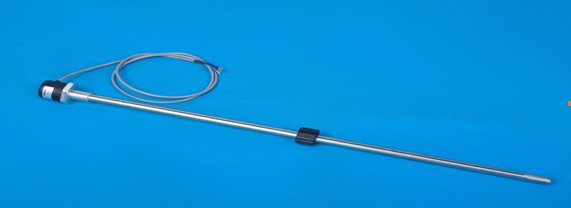

附2：外观图
